中試控股博士科研站技術專工為您一一解答：承試三級儀器

電纜出現故障一般用電纜故障測試儀來查找電纜的故障點。在使用測試儀查找電纜故障的過程中我們應該注意以下幾點？

(1)脈沖電壓法使用電阻、電容分壓器進行電壓取樣,與高壓回路有電氣連接,按照操作規程進行接線與拆線操作。裝置使用完畢拆線前一定要用放電棒進行充分放電。

(2)儲能電容對高頻行波信號呈短路狀態,應選用脈沖電容器,也可使用6 kV電力電容器,容量為1~4μF。

(3)中試控股嚴格按要求接線,高壓發生器接地線與電容出線連接在一起接電纜外皮,盡量縮短電容與電纜之間的連線,高壓設備、電容器外殼、電纜完好線芯一定要與接地網相連。

(4)調整球間隙,使通過球間隙加到電纜上的電壓超過故障點臨界擊穿電壓,故障點通過電弧短路擊穿,有利于提高故障點放電產生的地震波強度,便于查找故障點。

(5)承試三級儀器球間隙放電時間間隔取2~6 s,放電太快,易損壞控制設備,太慢不易區別外界干擾。

(6)沖擊放電時,若接地不良,可能在電纜護層與接地部分之間有放電現象而誤判斷,特別在電纜裸出部分的金屬部位,應仔細認真辨別真正故障點,故障點聲音較響,且還會有振動、并伴有局部溫升。

(7)輸出引線與端子、電纜芯線要可靠接觸,否則沖擊放電時產生電弧,影響測量效果。

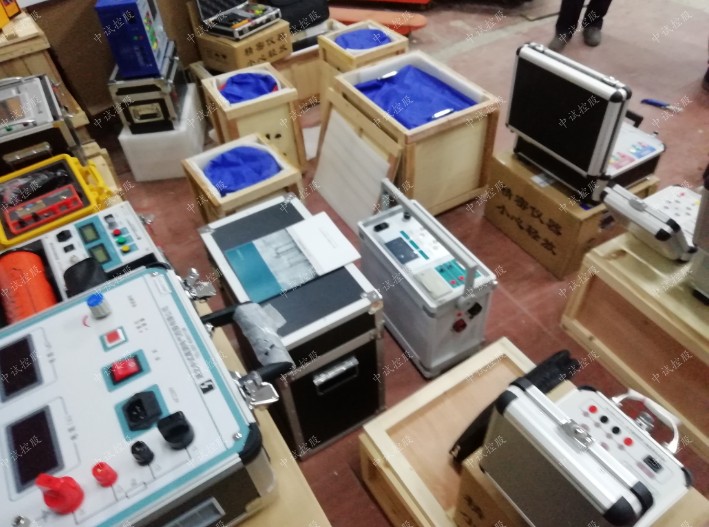

三級110KV承試電力資質設備

一、高壓發生設備

1、ZSZGF-120kV/2mA直流高壓發生器

ZSZGF-200kV/3mA直流高壓發生器

2、ZSYDJ-10kVA/100kV工頻耐壓試驗裝置

ZSYDJ-5kVA/50kV工頻耐壓試驗裝置

3、ZSBP-500kVA/200kV變頻串聯諧振試驗成套裝置

4、ZSSBF-15kVA感應耐壓試驗裝置

二、電氣測量儀器

1、ZSJS-6000D高壓介質損耗測試裝置

2、ZSHL-100A回路電阻測試儀

3、ZSFA-103互感器伏安特性測試儀

4、ZSDW-5A接地電阻測試儀

5、ZSRG-3000電容電感測試儀

6、ZSDT-10A接地導通測試儀

7、ZSBZC-3S變壓器直流電阻測試儀

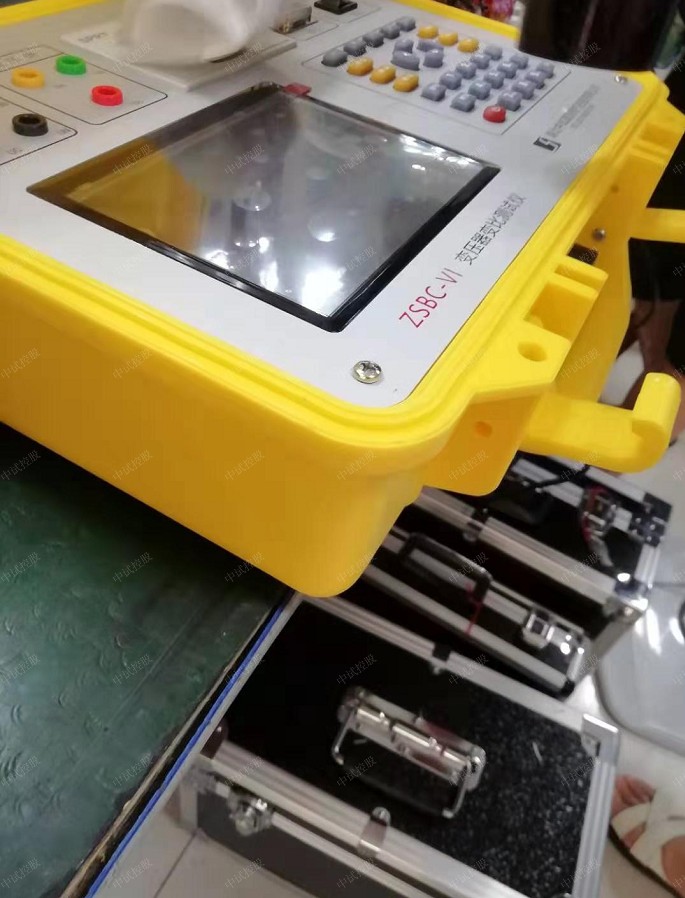

8、ZSBC-VI變壓器變比測試儀

9、ZSBX-III變壓器繞組變形測試儀

10、ZSKC-4000有載分接開關測試儀

11、ZSKC-7000斷路器特性測試儀

12、ZSBD-2000氧化鋅避雷器阻性電流測試儀

13、ZSJB-740三相繼電保護測試儀

14、ZSFZ-9000雷擊計數器校驗儀

15、ZSDMH-5000V絕緣電阻測試儀

三、油、氣試驗儀器

1、ZSXP-1A SF6檢漏儀

2、ZSLD-2000SF6氣體微水測試儀

三、常用儀器儀表

1、ZS2500V兆歐表

2、ZS500V兆歐表

3、ZSMG-2000E數字式雙鉗相位伏安表

接地電阻測量儀能夠實現寬范圍的電阻測量，數據穩定，重復性好，抗干擾能力強。適合野外和無電源條件及互感器等大阻值繞組測量。

盡管接地電阻測量儀使用方便，操作簡單，但是在實際使用中還是有幾點需要注意的：

1.接地電阻值的大小與季節、天氣、土壤干濕程度等環境因素有關，并隨著上述諸因素的變化而有差異。一般來說，測量接地電阻適宜于秋季進行，此時秋高氣爽，天氣干燥，測出數值較準確、可靠。
2.承試三級儀器當測量電氣設備保護接地電阻時，一定要斷開與設備的連接，否則會影響測量的數值。
3.在測量中常常發現有的接地線年久銹蝕嚴重，必須先用銼刀挫去鐵銹后，使導線接觸良好方可測量。否則會因接觸電阻很大而造成測量失真。
4.注意是否單點接地，被測地線是否已與設備連接，有無可靠的接地回路。開路接地樁，不能測量；接地回路不可靠，測量結果不準確（偏高）。
5.注意測量位置，選取合適的測量點。選取的測量點不同，測得的結果是不同的，而且有時候差別很大，根據鉗形地阻表的工作原理，這不難理解，這就要求在使用中要對測量點的選取加以注意。測量有時會遇到無處可夾的情況，在條件允許的情況下，可暫斷開原地線連線，臨時接入一段可夾持的跳線進行測量。
6.中試控股注意“噪聲”干擾。地線上較大的回路電流對測量會造成干擾，導致測量結果不準確，甚至使測試不能進行，很多儀表在這種情況下會顯示出“Noise”或類似符號。
