高壓技術
承試電力成套設備
時間：2020-12-21
中試控股博士科研站技術專工為您一一解答：承試電力成套設備
YDJ系列油浸式試驗變壓器注意事項
2. 做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端（高壓端）均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。
3. 中試控股接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。
4. 從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量儀表的及被試品的情況。承試電力成套設備升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

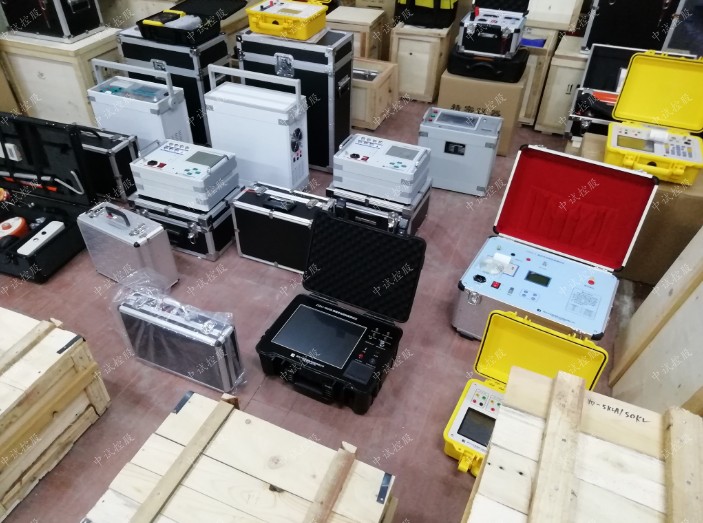

三級110KV承試電力資質設備
一、高壓發生設備
1、ZSZGF-120kV/2mA直流高壓發生器
ZSZGF-200kV/3mA直流高壓發生器
2、ZSYDJ-10kVA/100kV工頻耐壓試驗裝置
ZSYDJ-5kVA/50kV工頻耐壓試驗裝置
3、ZSBP-500kVA/200kV變頻串聯諧振試驗成套裝置
4、ZSSBF-15kVA感應耐壓試驗裝置
二、電氣測量儀器
1、ZSJS-6000D高壓介質損耗測試裝置
2、ZSHL-100A回路電阻測試儀
3、ZSFA-103互感器伏安特性測試儀
4、ZSDW-5A接地電阻測試儀
5、ZSRG-3000電容電感測試儀
6、ZSDT-10A接地導通測試儀
7、ZSBZC-3S變壓器直流電阻測試儀
8、ZSBC-VI變壓器變比測試儀
9、ZSBX-III變壓器繞組變形測試儀
10、ZSKC-4000有載分接開關測試儀
11、ZSKC-7000斷路器特性測試儀
12、ZSBD-2000氧化鋅避雷器阻性電流測試儀
13、ZSJB-740三相繼電保護測試儀
14、ZSFZ-9000雷擊計數器校驗儀
15、ZSDMH-5000V絕緣電阻測試儀
三、油、氣試驗儀器
1、ZSXP-1A SF6檢漏儀
2、ZSLD-2000SF6氣體微水測試儀
三、常用儀器儀表
1、ZS2500V兆歐表
2、ZS500V兆歐表
3、ZSMG-2000E數字式雙鉗相位伏安表
5. 試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。
6. 不得超過額定參數使用。除試驗必需外，決不電壓通電或斷電。
7. 使用YDJ試驗變壓器做高壓試驗時，除熟悉本說明書外，還必須嚴格執行有關標準和操作規程。如《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。
試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
式中： Pn----標稱試驗變壓器容量（KVA）
Vn-----試驗變壓器的額定輸出高壓的有效值（KV）
K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct------被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
承試電力成套設備被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子 幾十微法
中試控股高壓電力電纜和油浸紙絕緣 250 – 300PF/m
氣體絕緣 - 60PF/m
封閉變電站，SF6氣體絕緣 100 – 10000PF
