高壓技術
三級承試電力設備
時間：2020-12-21
中試控股博士科研站技術專工為您一一解答：三級承試電力設備
一、電力電纜交流耐壓試驗意義
由于電力電纜的電容量較大，使用工頻耐壓裝置進行交流耐壓試驗時需要大容量的試驗變壓器、調壓器和試驗電源，現場往往很難做到，在此情況下常采用串聯諧振裝置代替工頻耐壓裝置進行交流耐壓試驗。
二、電力電纜交流耐壓試驗步驟
1、電纜相位的檢查，對電纜線路的兩端相位進行檢查，檢查結果表示電纜兩端相位與電網相位相符合。
2、用兆歐表對多芯電纜的每一芯線及外皮進行絕緣電阻測量。將測量結果與原始結果對比之后，確定電纜絕緣性能良好，可以開展交流耐壓試驗。
3、將變頻串聯諧振試驗裝置的各組成部分及被試電纜連結好，并確保接地線正確。
4、操作串聯諧振將電壓升至52kV，隨后開始耐壓試驗。
5、耐壓試驗結束后，切斷電源，再次對電纜的絕緣電阻進行測量。
三、電力電纜交流耐壓試驗注意事項
1、在對較短的電纜做耐壓試驗時，為了達到諧振效果，一般將所有電抗器串聯（全部電抗器串聯時，可以與自身分壓器的電容量諧振）。

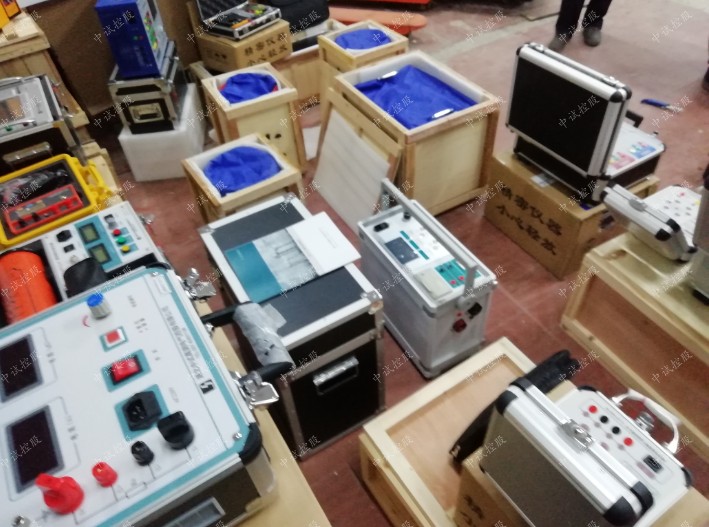

三級110KV承試電力資質設備
一、高壓發生設備
1、ZSZGF-120kV/2mA直流高壓發生器
ZSZGF-200kV/3mA直流高壓發生器
2、ZSYDJ-10kVA/100kV工頻耐壓試驗裝置
ZSYDJ-5kVA/50kV工頻耐壓試驗裝置
3、ZSBP-500kVA/200kV變頻串聯諧振試驗成套裝置
4、ZSSBF-15kVA感應耐壓試驗裝置
二、電氣測量儀器
1、ZSJS-6000D高壓介質損耗測試裝置
2、ZSHL-100A回路電阻測試儀
3、ZSFA-103互感器伏安特性測試儀
4、ZSDW-5A接地電阻測試儀
5、ZSRG-3000電容電感測試儀
6、ZSDT-10A接地導通測試儀
7、ZSBZC-3S變壓器直流電阻測試儀
8、ZSBC-VI變壓器變比測試儀
9、ZSBX-III變壓器繞組變形測試儀
10、ZSKC-4000有載分接開關測試儀
11、ZSKC-7000斷路器特性測試儀
12、ZSBD-2000氧化鋅避雷器阻性電流測試儀
13、ZSJB-740三相繼電保護測試儀
14、ZSFZ-9000雷擊計數器校驗儀
15、ZSDMH-5000V絕緣電阻測試儀
三、油、氣試驗儀器
1、ZSXP-1A SF6檢漏儀
2、ZSLD-2000SF6氣體微水測試儀
三、常用儀器儀表
1、ZS2500V兆歐表
2、ZS500V兆歐表
3、ZSMG-2000E數字式雙鉗相位伏安表
2、因為設備輸出的為高壓或者超高壓，所以必須可靠接地。
3、確?；芈分杏泄p耗要足夠小，比如選用足夠截面的連接線，被試品要干燥等等，否則會降低品質因數。
4、試驗前可先估算試驗回路的電容，選擇合適的電感，確保其品質因數Q足夠大，且使其諧振頻率在可調范圍內（一般為20-300Hz），并且可以估算出大致諧振頻率，縮小儀器掃頻范圍。
增值服務
- 三年質保,一年包換,三個月試用
