高壓技術
220KV變壓器繞組變形試驗儀
時間:2020-12-28

中試控股博士科研站技術專工為您一一解答:220KV變壓器繞組變形試驗儀


變壓器繞組變形測試儀試驗程序

1.首先檢查變壓器接地狀況是否良好,套管引線應全部解開。

2.詳細記錄被試品的數據及原始工況有否異常,以及被試品變壓器當前測試狀況下的分接開關位置,并仔細輸入被試品情況登記窗。

3.根據被試品的情況建立被試品數據文件的子目錄;測試完成后應將測量的數據備份至該目錄下,并注意進行整理工作。

4.數據存放格式:文件是以ASCII碼的形式存放。

5.對剛退出運行的變壓器進行測量,測量前應盡量讓其散熱降溫;但在整個測量過程中應停止對其所施的降溫,保持溫度,以免測量過程中溫度變化過大而影響測量結果的一致性。

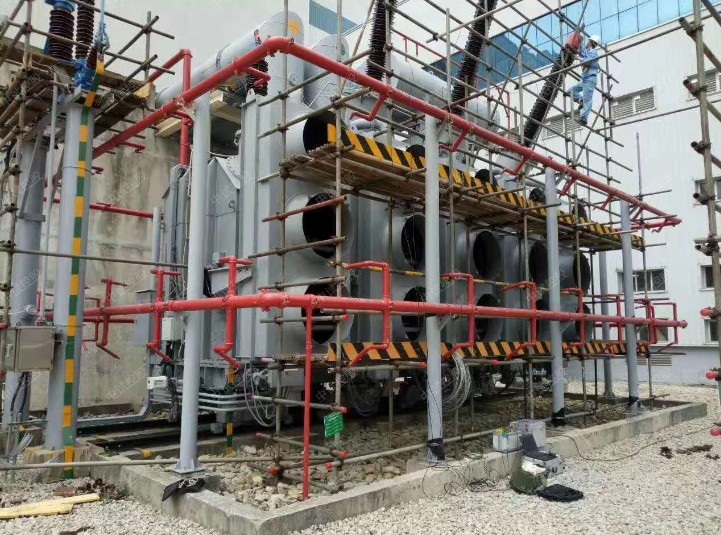

6.220KV變壓器繞組變形試驗儀現場測試時,為防止出現意外損壞儀器,使用所配的電源隔離變壓器。

ZSBX-9000變壓器繞組變形測試儀
一,概述
1,變壓器設計完成后,其內部結構和各項參數(Ci,Li, Ri)都固定了,因此每個線圈的頻域響應也隨之確定,正常繞組的變


壓器,其三相頻域響應曲線應該相差不大;
2,當 中試控股變壓器在試驗過程中出現匝間、相間短路,在運行中出現短路或其他故障因電磁拉力造成線圈移位,在運輸過程中發送碰


撞造成線圈相對移位,這些因素都會使變壓器分布參數發生變化,其頻域響應也發生變化,根據頻域響應曲線即可判斷變壓器的


變形程度;
3,基于以上測量技術,設計了變壓器繞組變形測試儀,該儀器能準確繪制各相頻域響應曲線,通過測量曲


線的橫向、縱向對比,可以非常準確的判斷變壓器的變形程度。
4,本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二,技術特點
1.采用DDS掃頻技術;
2.采用高速,高集成化微處理器設計;
3.雙通道16位AD采樣;
4.自帶高亮度7寸彩色觸摸屏,亮度可調;
5.自帶熱敏打印機,可隨時打印數據,打印濃度可調;
6.可以保存100組測量數據,可隨時查閱數據或上傳至PC機;
7.有強大的軟件,支持上傳數據、聯機測試、分析、打印和生成word文檔;
8.采用USB2.0接口;
9.主機尺寸:31cmX15cmX15cm;
10.主機重量: 4.0KG。
11.工作電源:AC220V±10%,(50±1)HZ ;
12.工作環境:-10℃~50℃  濕度<90% 無結露。
三,技術參數
1,設置兩種不同的掃描方式:線性掃描,分段掃描;
線性掃描:
10HZ-1MHZ  分辨率0.5KHZ  2000掃描點
100HZ-2MHZ  分辨率1KHZ   2000掃描點
10HZ-1MHZ  分辨率0.25KHZ   4000掃描點(只上位機可用)
100KHZ-2MHZ  分辨率0.5KHZ   4000掃描點(只上位機可用)
自定義起始頻率,掃描間隔,掃描點數(只上位機可用)
分段掃描:
10HZ-100HZ 分辨率1HZ90點
100HZ-1KHZ 分辨率5HZ 180點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ分辨率 0.2KHZ 450點
100KHZ –300KHZ   分辨率 0.5KHZ  400點
300KHZ –1000KHZ 分辨率 1KHZ 700點
2,幅值測量范圍:(-100dB) - (+20dB)
3,幅值測量精度:0.1dB;
4,掃描頻率精度:小于0.01%;
5,信號輸入阻抗:大于1MΩ;
6,信號輸出阻抗:50Ω;
7,同相測試重復率:99.5%;

1) 首先將介損測試儀接地。

2) 將高壓側A、B、C三繞組短接起來。

3) 將非測試的其他繞組中壓側三相及中性點短接起來,并接地。注意:要先接接地端,后接被試品端(3#)。

4) 用同樣方法將低壓側也短路接地(4#)。

5) 將紅色高壓線一端接測試儀“高壓輸出”插座內,將紅色高壓線外端接地線接地。

6) 紅色高壓線另一端接套管末屏端子(1#)。

7) 中試控股高壓測試線屏蔽線接到套管高壓線接地端子短接線上(2#)。

8) 將非被測套管的末屏端子接地。

9) 連接好電源輸入線。

10) 220KV變壓器繞組變形試驗儀試驗裝置檢查試驗接線正確,操作人員征得試驗許可后方可加壓試驗。
