中試控股博士科研站技術專工為您一一解答：承裝(修,試)電力設施許可證五級標準設備

   變頻串聯諧振是諧振式電流濾波電路，能改善電源波形獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。變頻串聯諧振工作在諧振狀態，當被試品的絕緣點被擊穿時，電流立即脫諧，回路電流迅速下降為正常試驗電流的數十分之一。發生閃絡擊穿時，因失去諧振條件，除短路電流立即下降外，高電壓也立即消失，電弧即可熄滅。其恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓斷開電源，所以適用于高電壓、大容量的電力設備的絕緣耐壓試驗。

  承裝(修,試)電力設施許可證五級標準設備振蕩電壓試驗是用直流電源給電纜充電，當達到試驗電壓后使放電間隙擊穿而通過電感線圈放電，對電纜施加一定電壓幅位、頻率為kHz級的衰減振蕩波電壓作為擠包絕緣電纜線路的竣工試驗方法的另一種途徑。此種方法比直流耐壓試驗方法有效，但與工頻電壓試驗相比， 其檢查電纜主絕緣和附件效果仍不理想， 一是波的衰減厲害，難以滿足長電纜的需要；二是使局放增大，對電纜有較大傷害。

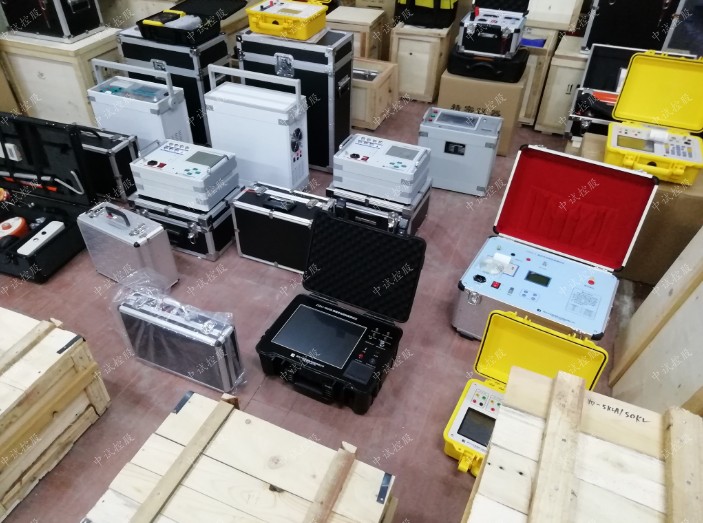

五級10KV承試電力資質設備

一、高壓發生設備

1、ZGF-60KV/2mA直流高壓發生器

2、ZSYDJ-5kVA/50kV工頻耐壓試驗裝置

3、ZSBP-75KVA/75KV變頻串聯諧振試驗成套裝置

二、電氣測量儀器

1、ZSHL-100A回路電阻測試儀

2、ZSJB-730三相繼電保護測試儀

3、ZSFA-103互感器伏安特性測試儀

4、ZS2571接地電阻測試儀

5、ZSBZC-10A變壓器直流電阻測試儀

6、ZSBC-VI變壓器變比測試儀

7、ZSGK-9B斷路器動特性測試儀

三、常用儀器儀表

1 、ZS2500V兆歐表

2 、ZS500V兆歐表

3 、ZSMG-2000E數字式雙鉗相位伏安表

  由于設備容量和體積等問題，目前尚無高壓電力電纜敷設后在現場進行交流耐壓試驗的相應標準。CIGRI電網工作會議21工作組的《高壓擠包絕緣電纜竣工驗收試驗建議導則》中對目前采用的直流耐壓試驗方法提出疑議，并使用工頻及近似工頻(30～300Hz)的交流試驗方法。承裝(修,試)電力設施許可證五級標準設備IEC60840標準中在45～150kV敷設后電纜試驗標準中除原直流試驗標準外，增加了1.7U0 5min或1 U0 24h的交流試驗標準。而在220kV等級中IEC 62067/CD草案中則取消了電纜敷設后試驗中直流試驗的標準，只有交流試驗的要求，即20～300Hz

  因被試XLPE電纜的電容量很大，中試控股工頻試驗時所需試驗變壓器的容量也要很大，導致試驗設備笨重而不適于現場使用。采用0.1Hz作為試驗電源，理論上可以將試驗變壓器的容量降低到1/500，試驗變壓器的重量可大大降低，可以較容易地移動到現場進行試驗。目前，此種方法主要應用于中低壓電纜的試驗，由于試驗條件的真實性畢竟不如近中試控股工頻交流電壓，電壓等級偏低，還不能用于110kV及以上的高壓電纜試驗。
