中試控股博士科研站技術專工為您一一解答：變壓器直流電阻測試儀

檢查繞組接頭的焊接質量和繞組有無匝間短路；電壓分接開關的各個位置接觸是否良好，以及分接開關實際位置是否相符；引出線有無斷裂；多股導線并繞的繞組是否有新情況。

高壓側：1檔AB-BC-CA，2檔AB-BC-CA，3檔AB-BC-CA，低壓側：Oa-Ob-Oc，三個檔位測量完畢后，把分接開關放到運行檔（2檔），再進行一次測量。

中試控股變壓器上的高低壓側接線柱不接地也不需要短接

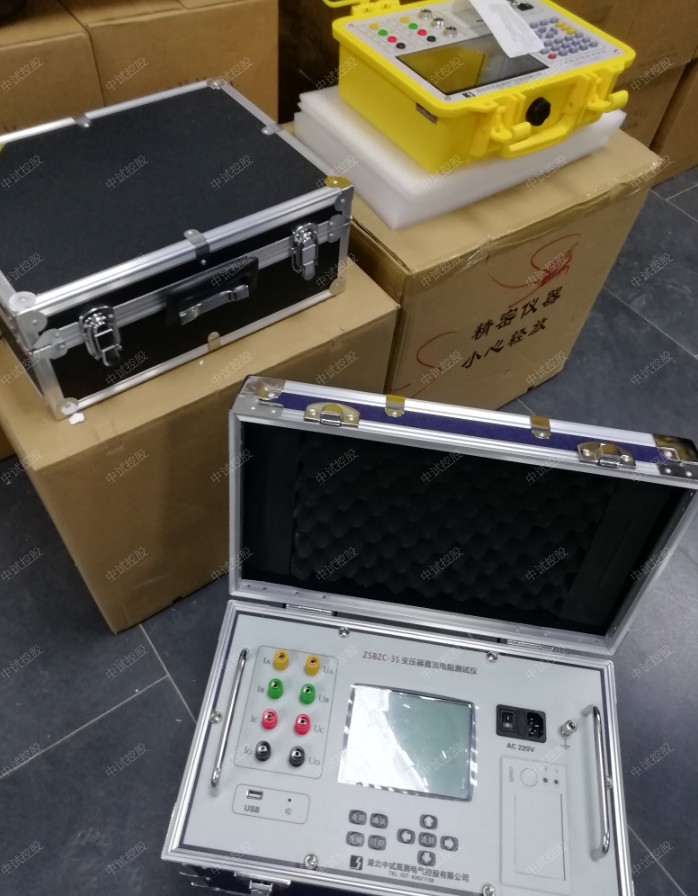

ZSZY-3A變壓器直流電阻測試儀（1A 2A 3A）
簡介
一、變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電


阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量


均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，


縮短測量時間以及減輕測試人員的工作負擔


2、中試控股直流單、雙臂電橋的高精度換代。儀器采用了開關電源技術，其測量速度比電橋快一百多倍，顯示


部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類由LED顯示值在陽光下不


便讀數的缺點，同時具備了自動消弧功能。該直流電阻快速測試儀具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗


電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組(12V)，交直流兩用，便于現場及測試。




二.特征
1、測試速度快：本儀器輸出充電電流可達3A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充


電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍
2、準確度高：本儀器除了采用四端子測量法外，而且還采用恒流電源技術，使得對感性負載充電電流保持在一個


相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。測量結果準確度高，重


復性好
3、測量范圍廣：電阻測量范圍為1μΩ～20kΩ，量程廣
4、交直流兩用：儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便


三、工作原理


 直流電阻快速測試儀本儀器內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒流，該電流


在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，直接用四位半LCD數字顯示被試品的電阻值。




1、使用條件：


   環境溫度：0℃～40℃


   相對溫度：≤85％RH


2、測量范圍：1mΩ～20mΩ；20 mΩ～200mΩ；0.2Ω～2Ω；20Ω～200Ω；200Ω～2kΩ；2kΩ-20 kΩ；20 kΩ-200 kΩ


3、測量精度：０.5級


4、分辨率：1μΩ


5、恒流源：3A


6、工作電壓：直流 11V～14V  交流 220V。


7、功耗：≤15W


8、外形尺寸：335×275×175mm


9、重量：2.8kg


四．注意事項


1、儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。


2、在直流測試過程中，發現指示燈亮，應停止使用直流電源，改用交流電源測試。


3、儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至“充滿”指示燈亮為止。


4、本儀器應避免受潮、跌落、暴曬等。

變壓器直流電阻測試儀交接試驗標準規定：“各相或各分支繞組的直流電阻，在校正了由于引線長度不同而引起的誤差后，相互間差別不應超過其小值的2％；測得的數值換算至同溫度下的數值比較，其相對變化也不應大于2％”。

變壓器直流電阻測試儀在預防性試驗規程中要求；“汽輪發電機轉子繞組相或各分支的直流電阻值，在校正了由于引線長度不同而引起的誤差后相互間差別以及與初次測量值比較，相差不得大于小值的1．5％(水輪發電機為1％)。超出要求者，應查明原因”。其相間差別的相對變化的計算方法是，如前一次測量結果A相繞組比B相繞組的直流電阻值大1．5％，而本次測量結果B相繞組比A相繞組的直流電阻值大1％，則B相繞組與A相繞組的直流電阻值的相對變化為2．5％。
