電機直流電阻測試儀

  所需要測量的電阻數值范圍很寬，約10－6～1017甚至更大范圍。測量電阻的方法很多，都有著各自的測量特點，適用于不同阻值的測量范圍，測量誤差也各不相同。因此，需要根據被測對象的特點及具體要求，選擇不同的測量方法。測量直流電阻的儀器設備，一般采用電壓表，電流表就行。如果測量的要求比較高，則可以采用電橋，電位差計或數字式電阻表。電機直流電阻測試儀在下圖中，列舉了高壓電氣試驗中測量只列電阻的主要方法及測量范圍和測量誤差。

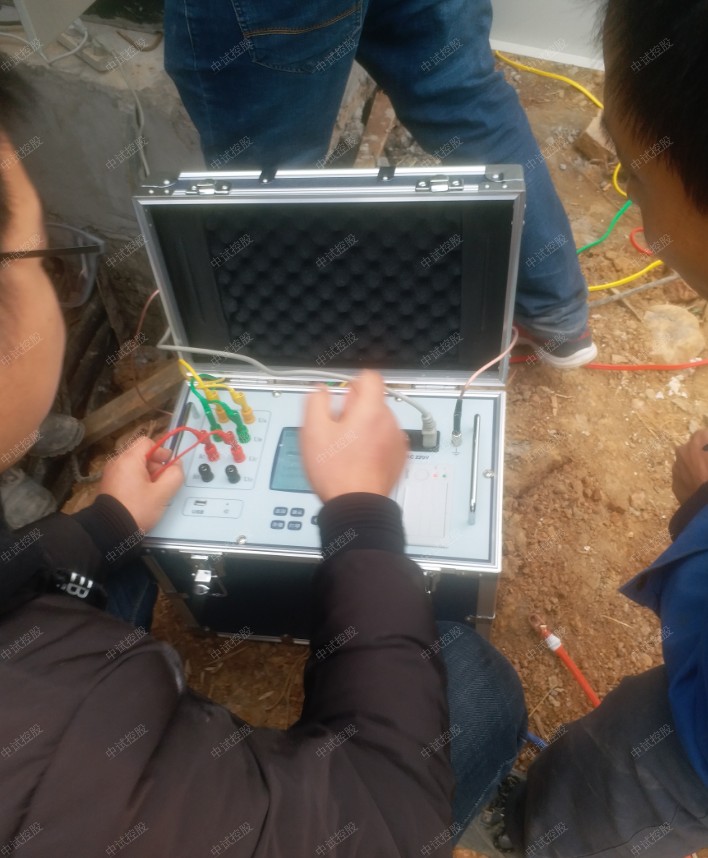

BZC-5A變壓器直流電阻測試儀(交直流)
一、簡介
測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項第二位，《規
程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻：
1、檢查繞組內部導線和引線的焊接質量；
2、檢查分接開關各個位置接觸是否良好；
3、檢查繞組或引出線有無折斷處；
4、檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；
5、檢查層、匝間有無短路的現象。

二、特征
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選
擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
3、護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、中試控股智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。
7、320X240點陣的超小像素點的65K真彩色液晶，
8、中試控股儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲


三、技術參數
1、輸出電流：<5mA、40mA、200mA、1A、5A
2、小分辨率：0.1μΩ
3、量程： 100Ω-20KΩ   （<5mA檔）
          1Ω-250Ω     （40mA檔）
          100mΩ-50Ω    (200mA檔)
          5mΩ-10Ω (1A檔)
          1mΩ-2Ω (5A檔)
4、準確度：±(0.2%+2字)
5、工作溫度：0～40℃
6、工作濕度：<90%RH，不結露


四、測量方法

目前變壓器直流電阻測量的方法有電橋法、電壓降法和三相繞組測量法三種：

①三相繞組同時加壓法，即在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻。三相繞組同時加電壓時，在每相繞組中


通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵心柱中產生的磁通方向不同，它們的作用相互抵消，結果是


使鐵心中的合成 磁通近似為零。這使電感值L大為減小，因此時間常數τ也就降為低，測試時電流變化的過渡過程大為縮短，


短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。


②電橋法：用單臂電橋或雙臂電橋進行測量，這種方法可以直接讀取數據，準確度較高

③電壓降法是對每相繞組進行直流電阻的測量，然后利用測量數據，計算得出線圈的直流電阻。在不具備電橋的地方，一般采用


這種測量方法。這種方法的主要缺點是需要較長的時間才能測到準確值。因為每相繞組可以等效成電阻和電感的串聯電路，在接


通電源后，電感中電流從零逐漸增加，后達到一穩定數值，電感兩端電壓則從零忽然增加到電源電壓，然后逐漸下降到穩態值


，需要一個過渡過程，過程的長短取決于電路的時間常數t=L/R。

影響試驗變壓器試驗的因素

電機直流電阻測試儀對于試驗變壓器的安全性來講，受到試驗數據準確性，試驗的可行性影響嚴重，在進行高壓試驗時，影響到試驗的因素很多，下面對主要的影響因素進行逐一分析。
