變壓器空載短路測試儀

PT 變 比：當被測電壓超過本儀器的電壓測量范圍時，需要外接電壓互感器擴展量程進行電壓測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。例如，采用10kV/400V的PT時，應將PT變比設置為25。

變壓器空載短路測試儀CT 變 比：當被測電流超過本儀器的電流測量范圍時，需要外接電流互感器擴展量程進行電流測試。此時需要根據中試控股外接電流互感器的變比值進行此參數的設置。例如，采用100A/10A的CT時，應將CT變比設置為10。

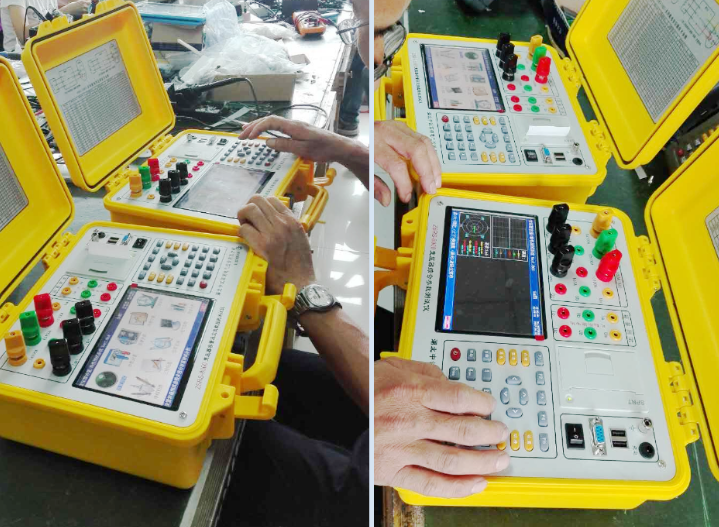

ZSRS-8000變壓器容量空負載損耗測試儀


一、簡介


準確度（電壓/電流：±0.1 、 電壓/電流：±0.2 、 電壓/電流：±0.5) 選型時注明精度


我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投


運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相


當?shù)姆蓊~，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有


些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。
   變壓器容量及空載負載測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。


它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕


非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測


量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
   容量測試結果準確率達100%。它一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析


儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測


量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。

二、特征
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確
2、內部自帶電源、自動產生三相大功率測試電源
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空


載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
6、可測量電壓和電流的諧波含量和總諧波失真度
7、可進行簡單的矢量分析，繪制矢量圖
8、顯示各電參量的波形圖，做為示波器使用
9、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
10、容量測量范圍：20kVA～100000kVA
11、電池剩余電量百分數指示功能，絕非簡單的虧電報警
12、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命


更長
13、用戶可隨時將測試的數據通過微型打印機將結果打印出來
14、測試結果存儲功能，可存儲200組容量測試數據




三、參數
輸入特性 有源部分 電壓測量范圍：0～10V
電流測量范圍：0～10A
無源部分 電壓測量范圍：0～750V 寬量限
電流測量范圍：0～100A內部全部自動切換量程
準確度 電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作溫度 －10℃～ +40℃
充電電源 交流160V～260V
絕緣 ⑴電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
⑵工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗
主機體積 32×24×13cm3
重量 3kg

在“測試結果”屏下，按“左右”鍵選擇“繼續測試”、“保存結果”、“打印結果”，按“確認”鍵執行當前選項，按“取消”鍵返回上一屏。

顯示數據含義:

(1) U:   電壓有效值，單位: V     (2) I:   電流有效值，單位: A

(3) P:   有功功率，單位: W       (4) cos: 功率因數

(5) Frq: 信號頻率，單位: Hz

(6) |Z|: 零序阻抗，單位: Ω      (7) X:   零序電抗，單位: Ω

(8) L:   零序電感，單位: H       (9)Φ:   阻抗角，單位: 度

(10)R:   零序電阻，單位: Ω

零序阻抗測試接線

變壓器空載短路測試儀零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，將單相電源的“UA”接到儀器的“入IA”接線端子，中試控股將變壓器高壓側A、B、C三相短路接到儀器的“出IA”、“UA” 接線端子，將電源的零相“UO”接到儀器的“UO” 接線端子及變壓器高壓側的中性點，變壓
