變壓器容量測量儀

電力變壓器運行是在確保變壓器安全運行和滿足對供電質量和可靠性的基礎上，充分利用變電站的設備條件，擇優選取變壓器的運行方式，降低變壓器本身的能量損耗，提高其電源側的功率因數，實現降損節能的目標。

變壓器容量測量儀在裝有備用變壓器的變電站，要選擇綜合功率損耗（應該把變壓器的冷卻功率計算在內）小的變壓器投入運行，要按負載的變化規律，合理選擇組合方式，要通過調整負載，提高負荷率，提高功率因數，使變壓器在運行區的優選段內工作。

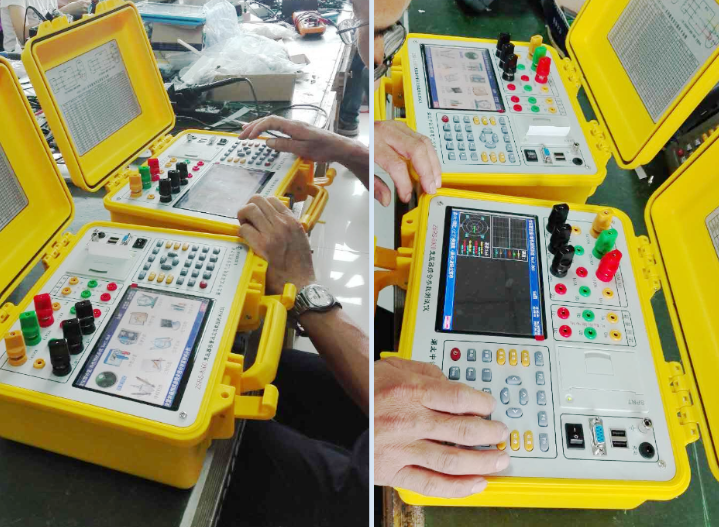

ZSRS-8000變壓器容量空負載損耗測試儀
一、簡介

準確度（電壓/電流：±0.1 、 電壓/電流：±0.2 、 電壓/電流：±0.5) 選型時注明精度

   變壓器容量及空載負載測試儀是針對這種問題專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，

不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，

保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的


短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
   容量測試結果準確率達100%。它一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析


儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測


量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。
二、特征
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確
2、內部自帶電源、自動產生三相大功率測試電源
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
6、可測量電壓和電流的諧波含量和總諧波失真度
7、可進行簡單的矢量分析，繪制矢量圖
8、顯示各電參量的波形圖，做為示波器使用
9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
10、容量測量范圍：20kVA～100000kVA
11、電池剩余電量百分數指示功能，絕非簡單的虧電報警
12、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵時間


更長
13、可隨時將測試的數據通過微型打印機將結果打印出來
14、測試結果存儲功能，可存儲200組容量測試數據


三、參數
輸入特性 有源部分 電壓測量范圍：0～10V
電流測量范圍：0～10A
無源部分 電壓測量范圍：0～750V 寬量限
電流測量范圍：0～100A內部全部自動切換量程
準確度 電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作溫度 －10℃～ +40℃
充電電源 交流160V～260V
絕緣 ⑴電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
⑵工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗
主機體積 32×24×13cm3
重量 3kg

中試控股單臺變壓器運行區平均負載系數，β的上限為1，下限為Pk/Po，(其中Pk為變壓器空載損耗，Po為額定負載損耗)；中試控股運行區優選運行段的平均負載系數，β的上限為0.75，下限為1.33（Pk/Po）。

變壓器容量測量儀供電負荷與變壓器容量和臺數的確定，關系到變壓器運行的方式；實施變壓器運行與變電站內變壓器的臺數、容量和變壓器自身性能和損耗參數密切相關，是建立在確保安全可靠供電前提下的一項綜合技術活動，貫穿電力變壓器從設計選型、運行檢修到退役的整個過程；在變電站建設、擴建和變壓器增容時就要考慮其相關的因素和條件；實施變壓器運行，就變壓器和變電站設備本身一般應具備和滿足以下條件，在變壓器設計和選型時應充分給予考慮。
