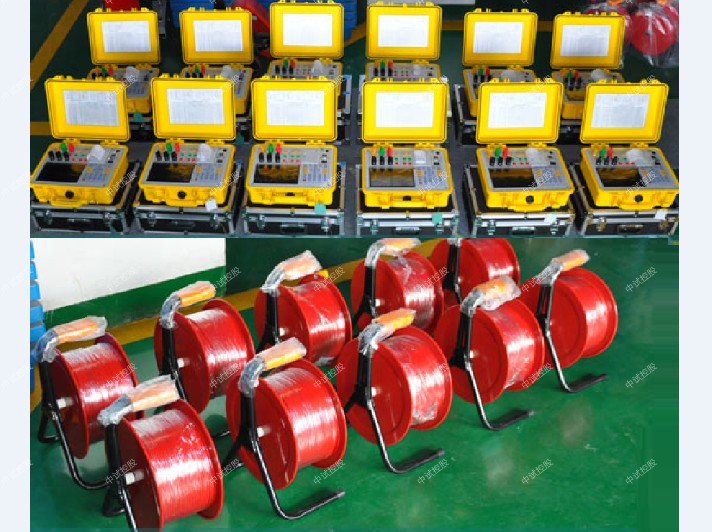

變壓器容量檢測儀

變電站的季節性負荷與變壓器的容量選擇

某農業變電站，共110kV、35kV和10kV三個電壓等級，正常負荷為11MW，在農灌時負荷達到50MW；變電站改造時，我們考慮正常負荷時變壓器運行的時間長，每年300天左右，變壓器的容量選擇無須過大，同時又要滿足農灌高負荷的需要，容量又不能太小，所以選擇安裝兩臺變壓器的方式，變壓器容量檢測儀變壓器型式為SFSZ7-31500/110，變壓器的額定容量比為31500/31500/31500；變電站有兩條110kV線路供電，正常運行方式為1條110kV線路主供，1臺變壓器運行，另一條線路單向備用電源自投

選用電力變壓器的技術參數，應以變壓器整體的可靠性為基礎，綜合考慮技術參數的先進性和合理性，兼顧對系統安全的影響，充分考慮變壓器自身固有的綜合損耗，在負載損耗基本相同時，盡量選用空載損耗小的變壓器，負載損耗滿足《三相油浸式電力變壓器技術參數和要求》

電力變壓器在負載區域運行時，其繞組、線夾、引線、絕緣油及絕緣部件的溫度不宜過高，在變壓器負載導則規定的溫度限值內，避免高溫度下運行，絕緣老化加快而縮短變壓器的時間和引發損壞事故(3)。也要防止變壓器高溫度運行，引起變壓器自身損耗過大，影響輸出效率，造成不必要的電能浪費。

在裝有備用變壓器的變電站，要選擇綜合功率損耗（應該把變壓器的冷卻功率計算在內）小的變壓器投入運行，要按負載的變化規律，合理選擇組合方式，要通過調整負載，提高負荷率，提高功率因數，使變壓器在運行區內工作。

單臺變壓器運行區平均負載系數，β的上限為1，下限為Pk/Po，(其中Pk為變壓器空載損耗，Po為額定負載損耗)；運行區運行段的平均負載系數，β的上限為0.75，下限為1.33（Pk/Po）。

變壓器運行必須建立在安全可靠供電的前提條件下，備用變壓器應有可靠的自動投入裝置相配套，變壓器容量檢測儀保證在相臨變壓器故障時自動投入運行，確保不中斷正常供電。

安排變壓器并列運行方式，變壓器容量檢測儀要對開關的額定折斷容量進行核算，防止系統短路故障時因開關遮斷容量不足而損壞設備，影響故障點的自動隔離；分列運行的母線開關備用電源自投動作時，應能自動斷開接入母線側的其它電源的開關。
