變壓器容量特性測量儀

主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相短路、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘ ’確定鍵進入選中的功能顯示屏。變壓器容量特性測量儀最下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。

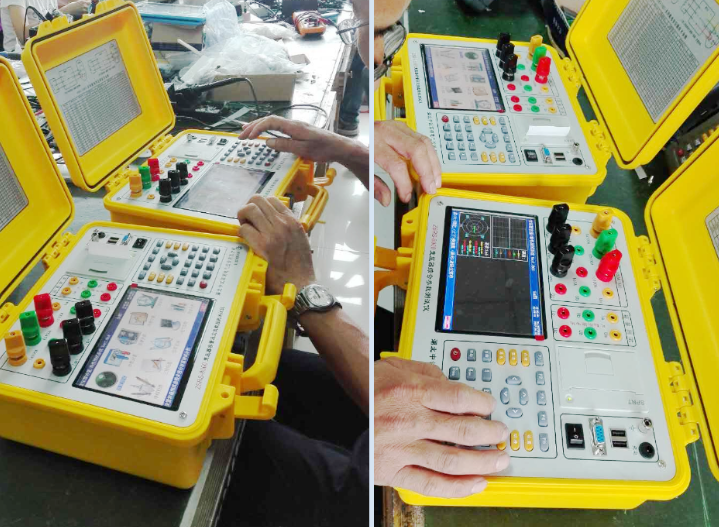

ZSRS-8000變壓器容量空負載損耗測試儀

一、簡介

準確度（電壓/電流：±0.1 、 電壓/電流：±0.2 、 電壓/電流：±0.5) 選型時注明精度

   變壓器容量及空載負載測試儀是針對這種問題專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
   容量測試結果準確率達100%。它一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。

二、特征
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確
2、內部自帶電源、自動產生三相大功率測試電源
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
6、可測量電壓和電流的諧波含量和總諧波失真度
7、可進行簡單的矢量分析，繪制矢量圖
8、顯示各電參量的波形圖，做為示波器使用
9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
10、容量測量范圍：20kVA～100000kVA
11、電池剩余電量百分數指示功能，絕非簡單的虧電報警
12、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵時間更長
13、可隨時將測試的數據通過微型打印機將結果打印出來
14、測試結果存儲功能，可存儲200組容量測試數據








三、參數
輸入特性 有源部分 電壓測量范圍：0～10V
電流測量范圍：0～10A
無源部分 電壓測量范圍：0～750V 寬量限
電流測量范圍：0～100A內部全部自動切換量程
準確度 電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作溫度 －10℃～ +40℃
充電電源 交流160V～260V
絕緣 ⑴電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
⑵工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗
主機體積 32×24×13cm3
重量 3kg
