ZSBP-108kVA/54kV變頻串聯諧振試驗成套裝置

在含有電阻、電感和電容的交流電路中，電路兩端電壓與其電流一般是不同相的，若調節電路參數或電源頻率使電流與電源電壓同相，電路呈電阻性，稱這時電路的工作狀態為諧振。

諧振現象是正弦交流電路的一種特定現象，它在電子和通訊工程中得到廣泛應用，但在電力系統中，發生諧振有可能破壞系統的正常工作。

諧振一般分串聯諧振和并聯諧振。顧名思義，串聯諧振就是在串聯電路中發生的諧振。并聯諧振就是在并聯電路中發生的諧振。

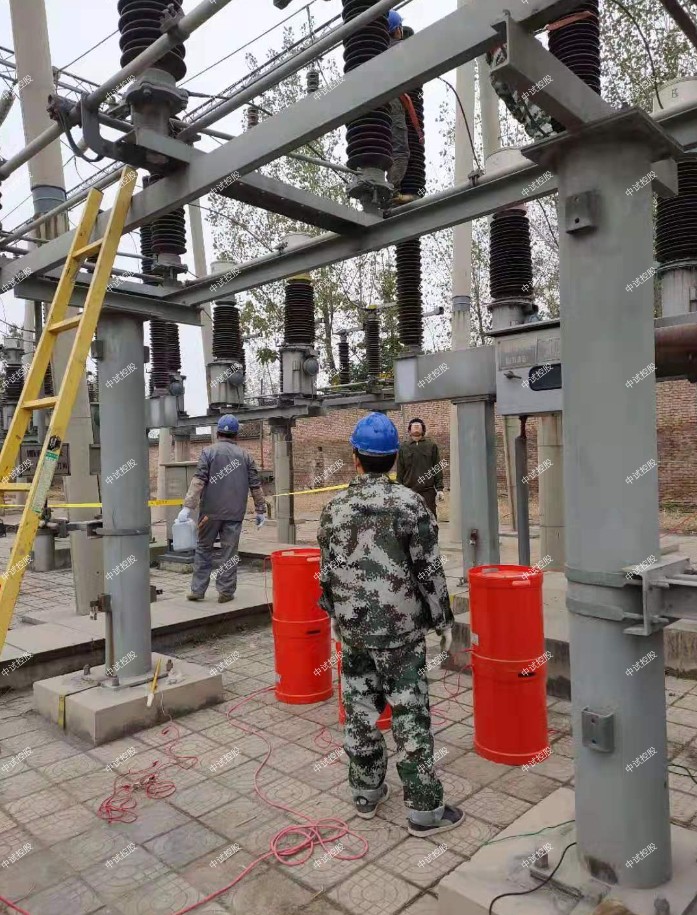

35kV電纜變頻串聯諧振5km
一、簡介
ZSBX-35kV電纜變頻串聯諧振5km
1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。
二、技術參數
試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min

額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；
額定電流：15A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-45kVA/3kV/0.4kV             1臺
額定容量：45kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；
工作時間：60分鐘；
結    構：油式；
重    量：約350kg；
尺    寸：700*600*400


變頻電源ZSXB-F-45kW/380V                 1臺
額定輸出容量：45k
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：112.5A
額定輸出電流：112.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30-300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-405kVA/54kV                2節
額定容量：405kVA;
額定電壓：54kV；
額定電流：7.5A；
電 感 量：35H/單節；
品質因素：Q≥30 (f=45Hz)；
工作時間：60分鐘；
結    構：油式；
重    量：約750kg；
尺    寸：Φ650*900mm


電容分壓器ZSFR-60kV/1000pF                1套
額定電壓：60kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級；
工作時間：60分鐘；
重    量：約12kg；
尺    寸：Φ160*850mm


補償電容分壓器ZSFRC-60kV/10000pF             1套
額定電壓：60kV；
高壓電容量：10000pF；
工作時間：5分鐘；
重      量：12kg；
尺      寸：Φ150*600mm；

中試控股串聯諧振電路特點

● 總阻抗值小

● 電源電壓一定時，電流大

● 電路呈電阻性，電容或電感上的電壓可能高于電源電壓

ZSBP-108kVA/54kV變頻串聯諧振試驗成套裝置諧振時電路中的能量變化

電路向電源吸收的 Q=0 ，諧振時電路能量交換在電路內部的電場與磁場間進行。電源只向R能量。

高電壓可能會損壞設備。在電力系統中應避免發生串聯諧振。而串聯諧振在無線電工程中有廣泛應用。

中試控股串聯諧振電路的應用

利用串聯諧振產生工頻高電壓，應用在高電壓技術中，為變壓器等電力設備做耐壓試驗，可以有效的發現設備中危險的集中性，是檢驗電氣設備絕緣強度的有效和直接的方法。應用在無線電工程中，常常利用串聯諧振以獲得較高的電壓。

ZSBP-108kVA/54kV變頻串聯諧振試驗成套裝置在收音機中，常利用串聯諧振電路來選擇電臺信號，這個過程叫做調諧，下圖即為其典型電路。
