ZSBP-88KVA-22KV變頻串聯諧振成套試驗裝置

時間：2021-01-28

ZSBP-88KVA-22KV變頻串聯諧振成套試驗裝置

作為電容構成泛音晶體振蕩器的LC并聯諧振回路

在外加交變電壓的作用下，石英晶片產生的機械振動中，除了基頻的機械振動外，還有許多奇次頻率的泛音。當需要工作頻率很高的晶體振蕩器時，多使用泛音晶體振蕩器。上圖中石英晶體與CL支路呈電感特性，以石英晶體、C2以及L1C1回路一起構成三點式振蕩器，根據三點式振蕩器的組成原則(射同它異)，L1C1諧振回路應呈容性。假定圖中石英晶體工作在5次泛音頻率上，標稱頻率為5 MHz，為了抑制基頻和3次泛音的寄生振蕩，L1C1回路應調諧在3次和5次泛音頻率之間，即3～5 MHz之間。ZSBP-88KVA-22KV變頻串聯諧振成套試驗裝置L1C1諧振回路電抗特性曲線可知，對于5次泛音頻率5 MHz，L1C1回路呈容性，電路滿足三點式振蕩條件，可以振蕩。對于小于L1C1回路諧振頻率的基波和3次諧波，回路呈電感特性，不符合射同它異的組成原則，不能產生振蕩。對于7次及7次以上的泛音，雖然L1C1回路也呈容性，但此時的等效電容過大，振幅起振條件不能滿足，振蕩也無法產生。

35kV變頻電纜串聯諧振1km
一、簡介

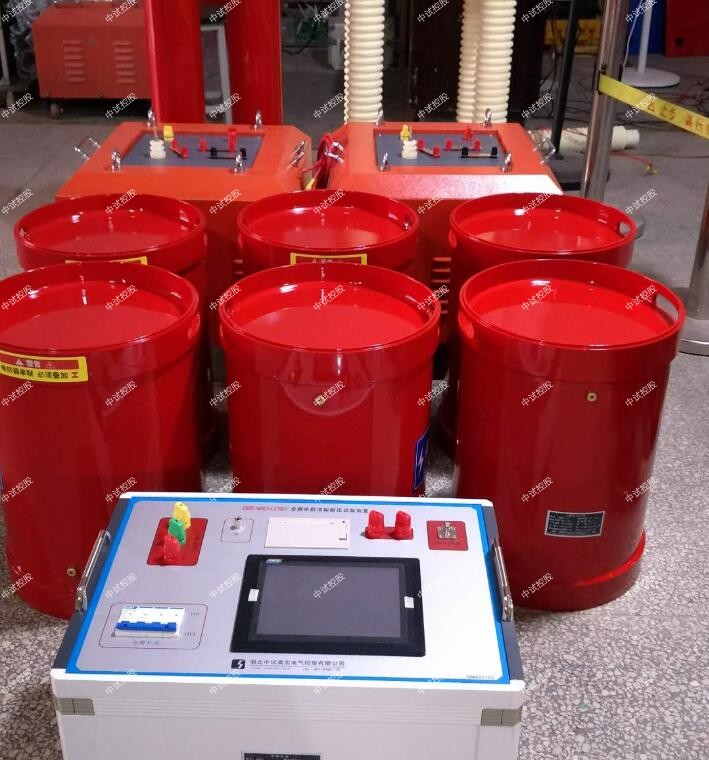

ZSBX-35kV變頻電纜串聯諧振1km

1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數
試品對象

1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；
2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；
3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。

額定容量：135kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：5A；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV 1臺
額定容量：7.5kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結構：干式；
重量：約48kg；

變頻電源ZSXB-F-7.5kW/220/380V 1臺
額定輸出容量：7.5kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：18.75A
額定輸出電流：18.75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度： 0.1%
運行時間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲水平：≤50dB

高壓電抗器ZSDK-33.75kVA/27kV 4節
額定容量：33.75kVA;
額定電壓：27kV；
額定電流：1.25A；
電感量：100H/單節；
品質因素：Q≥30 (f=45Hz)；
結構：干式；
重量：約40kg；

電容分壓器ZSFRC-60kV/1500pF 1套
額定電壓：60kV；
高壓電容量：1500pF；
介質損耗：tgσ≤0.5%；
分壓比：1000：1
測量精度：有效值1.5級;
重量：約6kg；

三、設備組合

被試品對象

電抗器33.75kVA/27kV四節

激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km

使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km

使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器

使用電抗器兩節串聯3kV≤42kV

中試控股并聯諧振簡介

在電感和電容并聯的電路中，當電容的大小恰恰使電路中的電壓與電流同相位，即電源電能全部為電阻消耗，成為電阻電路時，叫作并聯諧振。

中試控股并聯諧振是一種完全的補償，電源無需無功功率，電阻所需要的有功功率。ZSBP-88KVA-22KV變頻串聯諧振成套試驗裝置諧振時，電路的總電流最小，而支路的電流往往大于電路的總電流，因此，并聯諧振也稱為電流諧振。

發生并聯諧振時，在電感和電容元件中流過很大的電流，因此會造成電路的熔斷器斷或電氣設備的事故；但在無線電工程中往往用來選擇信號和消除干擾。并聯諧振發生條件
