18KM調頻串并聯諧振成套試驗裝置

當測試波形比較亂時可以多動作開關幾十次再做試驗，因為如果是新投運的變壓器或運行中有載調壓不頻繁的變壓器，它的有載分接開關的觸頭上會形成一定的氧化膜，多動作是為了將其磨掉，使測試波形正常。

變壓器有載分接開關測試儀波形分析過程，當波形做出來后，儀器會自動計算出每相的過渡電阻、過渡時間這個值是一個參考值，如果波形的變化不是很規則，或尖峰毛刺比較多，就必須用儀器的阻值標尺和時間標尺來分析具體每一段的過渡電阻值，和過渡時間值，中試控股具體分析參考說明書即可。

當其中一相出現問題時，可以將測試鉗倒換一下再確定一次，例如儀器顯示A相有問題，可將A、B的測試夾交換一下再測試，則儀器顯示B相有問題，可以證明A相的確有問題。

18KM調頻串并聯諧振成套試驗裝置激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如接線找1-2kV的接線端子；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如接線找3-4kV的接線端子；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，比如接線找4-6kV的接線端子；

激勵變什么情況下用串聯和并聯，高電壓小電流試驗一般采用串聯，比如變壓器，開關，GIS等試驗，激勵變就要采用高電壓的電壓端子接線，這時激勵變外部端子就要串聯使用；低電壓大電流試驗一般采用并聯，比如電纜，發電機等試驗，激勵變就要采用低電壓的電壓端子接線，這時激勵變外部端子一般就要并聯使用。

35kV變頻電纜串聯諧振1km
一、簡介

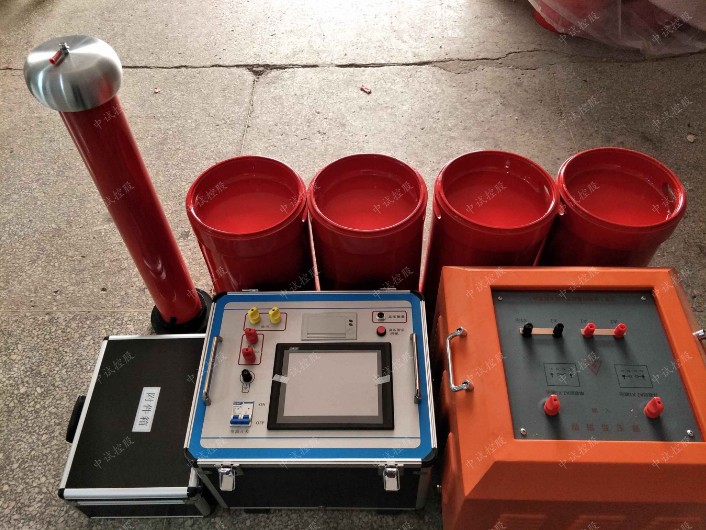

ZSBX-35kV變頻電纜串聯諧振1km




1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。








二、技術參數
試品對象




1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；
2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；
3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。








額定容量：135kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：5A；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；




激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1臺
額定容量：7.5kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約48kg；




變頻電源ZSXB-F-7.5kW/220/380V            1臺
額定輸出容量：7.5kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：18.75A
額定輸出電流：18.75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB

高壓電抗器ZSDK-33.75kVA/27kV            4節
額定容量：33.75kVA;
額定電壓：27kV；
額定電流：1.25A；
電感 量：100H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約40kg；


電容分壓器ZSFRC-60kV/1500pF             1套
額定電壓：60kV；
高壓電容量：1500pF；
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

三、設備組合

被試品對象

電抗器33.75kVA/27kV四節

激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km

使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km

使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器

使用電抗器兩節串聯3kV≤42kV

主機發生故障后，不要自行拆開機箱維修

18KM調頻串并聯諧振成套試驗裝置由于諧振原理中理論可以將低壓電壓諧振到80倍（由于品質因數等關系一般不超過30倍），變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。

通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振時諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也是無法完成的。

試驗時，對試驗現場要劃安全區域

在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。
