330KV交流耐壓智能試驗系統

只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。

串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。

改變消弧線圈的抽頭位置，同時改變電容器C的電容量，使之與電感量匹配，然后再按上述步驟重復進行測試。

330KV交流耐壓智能試驗系統串聯諧振試驗裝置還可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。

10kV電纜耐壓變頻串聯諧振


一、簡介

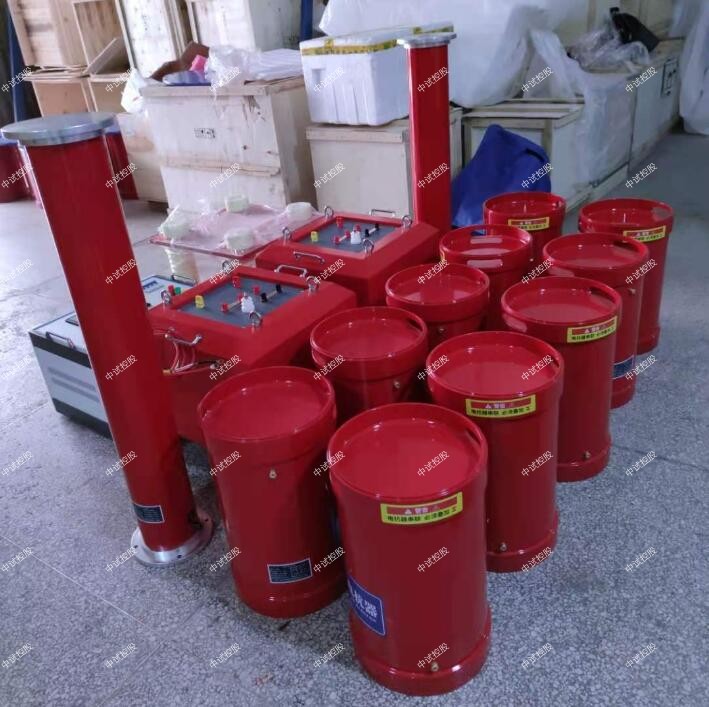

ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


1、額定容量：44kVA；
2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
3、額定電壓：22kV
4、額定電流：2A
5、工作頻率：30-300Hz；
6、裝置輸出波形：正弦波
7、波形率：輸出電壓波形率≤1%；
8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9、溫    升：額定負載下連續運行5min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12、測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV         1臺
額定容量：3kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5kV
結    構：干式；
重    量：約35kg；


中試控股變頻電源ZSXB-F-3kW/220/380V           1臺
額定輸出容量：3kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：7.5A
額定輸出電流：7.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-22kVA/22kV             2節
額定容量：22kVA;
額定電壓：22kV；
額定電流：1A；
電 感 量：92H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約30kg；
電容分壓器ZSFRC-30kV/3500pF           1套
額定電壓：30kV；
高壓電容量：3500pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

試品適用范圍：（主要針對110kV系統）

1、滿足630mm2,110kV 電纜交流耐壓試驗，長度3km，電容≤0.61uF,試驗頻率30~300Hz,試驗電壓U≤128kV。試驗時間：60分鐘

2、滿足110kV 變壓器交流耐壓試驗，電容≤0.025uF,試驗頻率45~65Hz,試驗電壓U≤160kV。試驗時間：1分鐘

3、滿足110kV 開關，絕緣子等交流耐壓試驗，電容≤0.008uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

4、滿足300mm2,35kV 電纜交流耐壓試驗，長度3km，電容≤0.598uF,試驗頻率30~300Hz,試驗電壓U≤52kV。試驗時間：60分鐘

5、滿足35kV 變壓器交流耐壓試驗，電容≤0.015uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘

6、滿足35kV 開關，絕緣子等交流耐壓試驗，電容≤0.008uF,試驗頻率30~300Hz,試驗電壓U≤95kV。試驗時間：1分鐘

7、滿足27KV/150MW的發電機交流耐壓試驗，電容≤0.33uF,試驗頻率45~65Hz,試驗電壓U≤54kV。試驗時間：1分鐘

 330KV交流耐壓智能試驗系統對于裝置的使用，關心的問題就屬裝置使用時可能出現的故障及如何解決，下面我們著重詳細介紹一下常見故障及排除方法：
      1.風扇不能啟動：
      (1)急停、故障保護、失諧保護后，沒有按“故障復位”。
      (2)內部溫度過高，功率元件熱保護； 排除方法：關斷儀器電源，將儀器靜置 30 分鐘左右,重新開啟 電源，按儀器面板上的“復位”鍵，再啟動儀器。
      2.自動調諧不能完成，找不到諧振點：
      現象： 調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點。
      原因： 回路接地不好，試驗回路接線錯誤，裝置某一儀器開路。
      排除方法：
      (1)檢查接地裝置可靠，接地連接線是否有斷開點。
      (2)檢查勵磁變壓器的高低壓線圈的通斷（低壓繞組阻值兩組 A1X1 和 A2X2;高壓繞組阻值每個輸出端對高壓尾）。
      (3)檢查每一只電抗器的通斷 (每個繞組阻值) 。
      (4)檢查分壓器的信號線的通斷（高、低壓電容量）。
      (5)檢查分壓器的高低壓電容臂的通斷（1 孔對芯，2 孔對外殼 分別導通；1 孔對 2 孔斷開）。
      (6)裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷。

      3.不能升壓到試驗電壓
      現象：
      (1)調諧曲線是一條直線，有較低的尖峰。
      (2)試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電 壓時，一次電壓已經到達額定電壓，回路自動降壓。
      原因：
      (1)電抗器與試品電容量不匹配，沒有準確找到諧振點。
      (2)試品損耗較高，系統Q值太低。
      (3)勵磁變壓器高壓輸出電壓較低。
      (4)高壓連接線過長或沒有采用高壓放暈線。
      排除方法：
      (1)將補償電容器并接入試驗回路，加大回路電容量。
      (2)盡可能將多只電抗器串聯，提高回路電感量。
      (3)提高勵磁變壓器的輸出電壓。
      (4)干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗。
      (5)一般在設備較高電壓輸出時，采用高壓放暈線，或將普通 高壓輸出線改為較短的連線，一般不超過5米。
