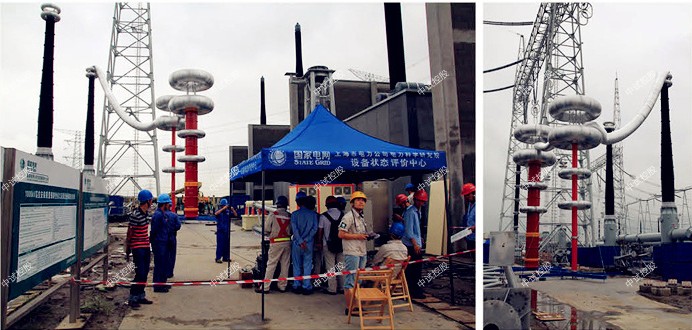

諧振耐壓儀

串聯諧振試驗裝置還可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。

排除方法：

(1)檢查接地裝置可靠，接地連接線是否有斷開點。

(2)檢查勵磁變壓器的高低壓線圈的通斷（低壓繞組阻值兩組 A1X1 和 A2X2;高壓繞組阻值每個輸出端對高壓尾）。

(3)檢查每一只電抗器的通斷 (每個繞組阻值) 。

諧振耐壓儀滿足110kV 變壓器交流耐壓試驗，電容≤0.025uF,試驗頻率45~65Hz,試驗電壓U≤160kV。試驗時間：1分鐘

滿足110kV 開關，絕緣子等交流耐壓試驗，電容≤0.008uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

滿足300mm2,35kV 電纜交流耐壓試驗，長度3km，電容≤0.598uF,試驗頻率30~300Hz,試驗電壓U≤52kV。試驗時間：60分鐘

滿足35kV 變壓器交流耐壓試驗，電容≤0.015uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘

10kV電纜變頻串聯諧振3km


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。






二、技術參數
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。




額定容量：132kVA;
輸入電源：三相380V電壓，頻率為50Hz;
額定電壓： 22kV;
額定電流： 6A;
工作頻率：30-300Hz;
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%;
工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；
溫   升：額定負載下連續運行5min后溫升≤65K;
品質因素：裝置自身Q≥30（f=45Hz）;
保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-6kVA/1kV/0.4kV           1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：1kV
結    構：干式；
重    量：約42kg；


變頻電源ZSXB-F -6kW/220/380V             1臺
額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-44kVA/22kV             3節
額定容量：44kVA;
額定電壓：22kV；
額定電流：2A；
電 感 量：55H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約42kg；


中試控股電容分壓器ZSFR-30kV/6000pF             1套
額定電壓：30kV；
高壓電容量：6000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

(4)檢查分壓器的信號線的通斷（高、低壓電容量）。

(5)檢查分壓器的高低壓電容臂的通斷（1 孔對芯，2 孔對外殼 分別導通；1 孔對 2 孔斷開）。

(6)裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷。

3.不能升壓到試驗電壓

試品適用范圍：（主要針對110kV系統）

滿足35kV 開關，絕緣子等交流耐壓試驗，電容≤0.008uF,試驗頻率30~300Hz,試驗電壓U≤95kV。試驗時間：1分鐘

滿足27KV/150MW的發電機交流耐壓試驗，電容≤0.33uF,試驗頻率45~65Hz,試驗電壓U≤54kV。試驗時間：1分鐘

諧振耐壓儀滿足630mm2,110kV 電纜交流耐壓試驗，長度3km，電容≤0.61uF,試驗頻率30~300Hz,試驗電壓U≤128kV。試驗時間：60分鐘

現象：

(1)調諧曲線是一條直線，有較低的尖峰。

(2)試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電 壓時，一次電壓已經到達額定電壓，回路自動降壓。

排除方法：

(1)將補償電容器并接入試驗回路，加大回路電容量。

(2)盡可能將多只電抗器串聯，提高回路電感量。

(3)提高勵磁變壓器的輸出電壓。

(4)干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗。

(5)一般在設備較高電壓輸出時，采用高壓放暈線，或將普通 高壓輸出線改為較短的連線，一般不超過5米。

原因：

(1)電抗器與試品電容量不匹配，沒有準確找到諧振點。

(2)試品損耗較高，系統Q值太低。

(3)勵磁變壓器高壓輸出電壓較低。

(4)高壓連接線過長或沒有采用高壓放暈線。
