串聯諧振交流試驗儀

中試控股變頻串聯諧振是諧振式電流濾波電路，能改善電源波形，獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。變頻串聯諧振工作在諧振狀態，當被試品的絕緣點被擊穿時，電流立即脫諧，回路電流迅速下降為正常試驗電流的數十分之一。發生閃絡擊穿時，因失去諧振條件，除短路電流立即下降外，高電壓也立即消失，電弧即可熄滅。

其恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓斷開電源，所以適用于高電壓、大容量的電力設備的絕緣耐壓試驗，串聯諧振交流試驗儀如：GIS變電所、高壓交聯電力電纜、發電機、大型變壓器、隔離開關、互感器等。

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

具備手動試驗/自動調諧/自動試驗模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

具備過電壓、過電流、過熱保護功能。

具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

具備各種數據打印功能。

二次回路交流耐壓試驗，應符合下列規定：

1、試驗電壓應為1000v。當回路絕緣電阻值在10mω以上時，可采用2500v代替，試驗持續時間應為1min，尚應符合產品技術文件規定；

2、48v及以下電壓等級回路可不做交流耐壓試驗；

3、回路中有設備的，試驗時應將插件拔出或將其兩端短接。

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km
一、簡介
ZSBX-35kV開關母線變頻串聯諧振


1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。


設備組合


被試品對象


電抗器67.5kVA/27kV四節
激勵變壓器輸出端選擇35kV/300mm2電纜2km
使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km
使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV




額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓： 27kV；54kV；108kV；
額定電流： 10A；5A ；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3/6kV
結    構：干式；
重    量：約75kg；


變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


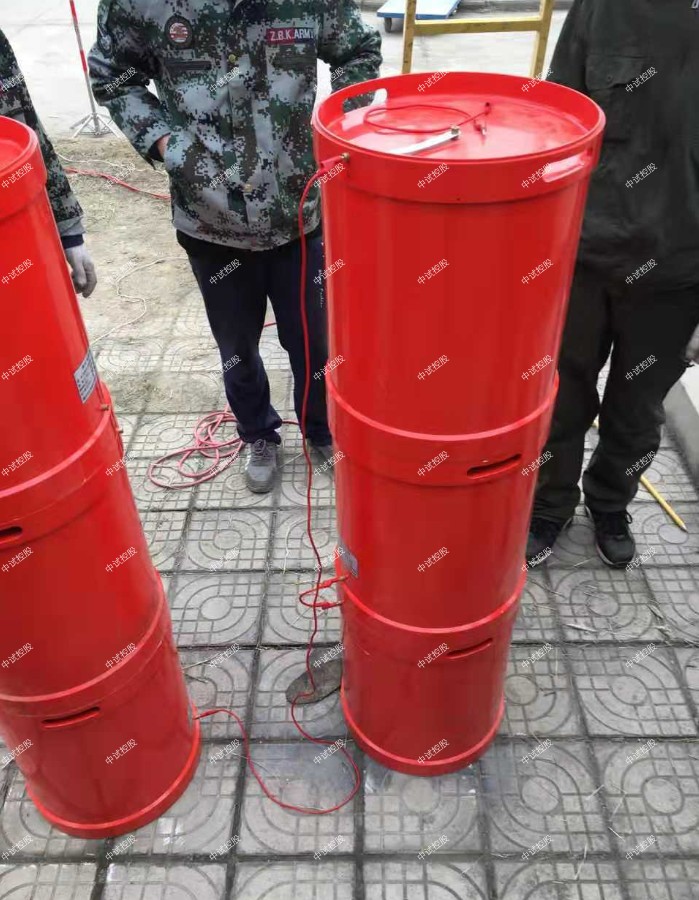

高壓電抗器ZSDK-67.5kVA/27kV                     4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：46H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-110kV/1500pF                      1套
額定電壓：110kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約10kg；


補償電容器ZSBC-70kV/20000pF                      1套
額定電壓：70kV/35kV；
高壓電容量：20000pF/40000pF；
重量：15kg

對于試驗設備的選取，一般選擇不同電壓等級的直流高壓發生器，我們室內現有60KV 2套，200KV 2套，600KV 1套，根據被試設備需要的試驗電壓值來確認，具體原理都是通過硅堆倍壓整流得來。但也可以通過現場組建，即用試驗變壓器高壓串硅堆（半波或全波整流）和并濾波電容器來進行發電機、電纜或避雷器的耐壓和泄漏電流的測試。

串聯諧振交流試驗儀交接規程的相關規定：發電機：其Us = 3Ue ，Us按0.5 Ue分階段上升，每階段停留1min。各相泄漏電流的差別不應大于小值的100%；電流不應隨時間延長而加大；當泄漏電流不成比例上升時，應進行分析。（為什么要分段加壓，且每階段要停留，是因為大容量的被試品其吸收過程較長，若加壓太快，在US下1min是讀取的電流值不一定是真正的電導電流），水內冷發電機應采用低壓屏蔽法。交流電動機：其Us = 3Ue，只針對1000V及1000KW以上容量的、中性點連線引出的繞組分相進行，并在Us下，各相泄漏電流的差值不應大于最小值的100%，當泄漏電流小于20μA時，相間無明顯差別即可。電力變壓器：35KV及以上，且容量在800KVA及以上時，應測量泄漏電流。測試繞組連同套管的泄漏電流時，不同的電壓出線等級規定了不同的Us 值，并給出了允許的泄漏電流值（不同溫度下的參考值）。
