三芯電纜耐受電壓測試裝置

是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別

中試控股電纜交流耐壓試驗的方法有哪些？應該用什么設備進行電纜耐壓試驗？

中試控股具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。

每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,后進行放電。推動信號快速關斷保護在輸出端采用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km
一、簡介

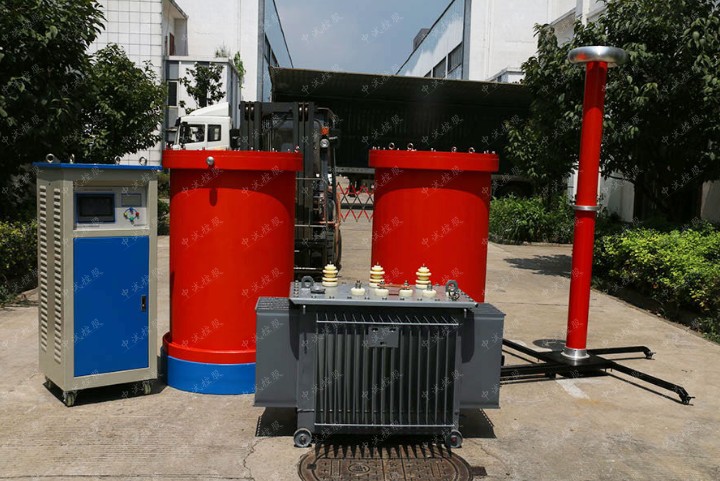

ZSBX-35kV開關母線變頻串聯諧振


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。

二、技術參數
試驗對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。


設備組合


被試品對象


三芯電纜耐受電壓測試裝置電抗器67.5kVA/27kV四節
激勵變壓器輸出端選擇35kV/300mm2電纜2km
使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km
使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV




額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓： 27kV；54kV；108kV；
額定電流： 10A；5A ；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3/6kV
結    構：干式；
重    量：約75kg；


變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-67.5kVA/27kV                     4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：46H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-110kV/1500pF                      1套
額定電壓：110kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約10kg；


補償電容器ZSBC-70kV/20000pF                      1套
額定電壓：70kV/35kV；
高壓電容量：20000pF/40000pF；
重量：15kg

ZSBP-75KVA/75KV觸摸屏變頻串聯諧振成套裝置220v

一、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  75KVA；

  3、輸出電壓：     75KV，

  4、輸出電流：      1A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：      -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

具備過電壓、過電流、過熱保護功能。

具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能

在電力設備交流耐壓試驗中電抗器的作用

在電力設備交流耐壓試驗中，特別是串聯諧振耐壓試驗會經常使用到電抗器，電抗器在試驗中的作用就是為了使XC=XL，也就是讓回路處于諧振狀態，從而得到高電壓。諧振頻率取決于被試品的電容量和電抗器的電感。

   三芯電纜耐受電壓測試裝置 電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱為電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。

 電力設備交流耐壓試驗中常用的幾類電抗器的特性：

    三芯電纜耐受電壓測試裝置 鐵芯電抗器，噪聲大、電抗器線性度差、能引起漏磁、局部過熱，易發生磁飽和，燒毀線圈。系統過壓、過流和諧波的影響，致使鐵芯過飽和電抗值急劇下降，抑制諧波的能力下降，抗短路電流能力低。干式鐵芯式電抗器除上述缺點外，還不能在室外運行。

     干式空芯電抗器，線性度好，無噪聲，過流能力強，散熱能力強，機械結構簡單、堅固，戶內、戶外都可使用，基本上免維護。缺點是體積較大損耗較大。

     半芯電抗器，半芯電抭器是介于鐵芯電抭器和空芯電抗器之間的一種新型電抭器，在空芯電抗器繞組內加上不閉合磁路的鐵芯，使半芯電抗器具有鐵芯電抗器和空芯電抗器的優點。組成全新的半芯電抗器，半芯電抗器線圏直徑比空芯電抗器直徑小20%電抗器損耗低25%，線性度接近于直線，阻抗不隨電流增加而減小，噪聲低于50DB。便于在柜內安裝，是無功補償比較好的串聯電抗器。

     電抗器還有許多不同種類，通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器，除此之外根據串聯和并聯的不同也可以分為同種類。
