舊電纜耐壓檢測裝置

變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

高頻直流高壓發生器故障的檢查與處理

1．電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。

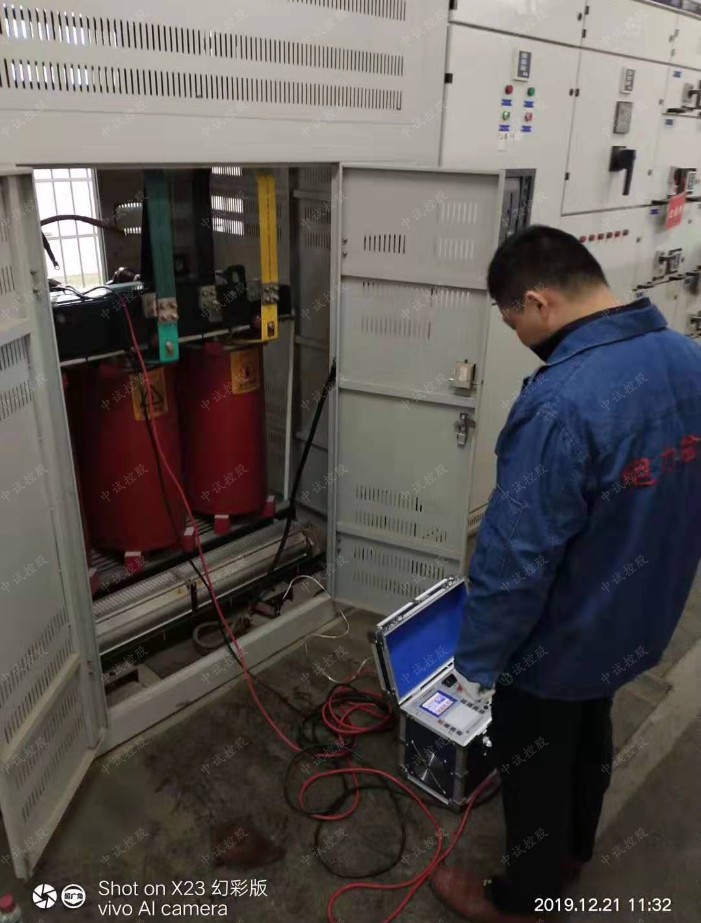

變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

(2)故障顯示“其它”燈亮有兩種現象：接地保護；斷線保護。

a．可能接地線未接好，或地線不可靠接地。請接好可靠的接地線，關閉電源，重新啟動。

b．可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊頭脫焊時會出現此故障，請焊好電纜兩端的焊頭，關閉電源，重新啟動。

c．可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

35kV電纜變頻串聯諧振3km，10kV電纜7km
一、簡介
ZSBX-35kV電纜變頻串聯諧振2km


1、各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。






二、技術參數
試品對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。


2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min






設備組合


被試品對象


電抗器67.5kVA/27kV四節


激勵變壓器輸出端選擇35kV/300mm2電纜2km


使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km


使用電抗器四節并聯1.5kV10kV開關、互感器


使用電抗器兩節串聯3kV





額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：10A；5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-15kVA/1.5/3kV/0.4kV                       1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約85kg；


變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-67.5kVA/27kV                    4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：50H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-60kV/1500pF                      1套
額定電壓：60kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

2．若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。

舊電纜耐壓檢測裝置(1)故障顯示“回零”燈亮沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。

中試控股感應耐壓試驗方法

2.1 試驗電源的頻率應不低于導致鐵心中磁通飽和的頻率，并且由中頻發電機組作為電源供給電壓互感器試品勵磁，也可采用中試控股電子式多倍頻耐壓裝置，但需保持波形符合要求，試驗時應由高壓側測量試驗電壓。

2.2 試驗電壓加到繞組出線端子之間，金屬夾件、金屬底座或箱殼、鐵心以及各二次繞組的一個出線端子和一次繞組的接地端子應連在一起接地.

施加電壓由0開始增加，加到規定的試驗電壓后持續相應時間，然后降到30%規定試驗電壓以下再切斷電源。

接地線必須接觸良好，互感器一次端的接地端要牢靠接地，以防接觸不好產生高電位，危及人身、儀器的安全。

2.3 若試驗過程中無異常現象，則試驗合格。

2.4 其他要求按GB 1207-1997的規定進行。

中試控股變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使中試控股變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并中試控股變壓器繞組變形測試儀，就是這樣一種變壓器內部故障無損檢測設備。舊電纜耐壓檢測裝置它適用于63kV~500kV電力變壓器的內部結構故障檢測。變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。并聯諧振逆變器的工作頻率必須略高于負載電路的固有振蕩頻率。
