電纜性能耐壓調試儀

什么是泄漏電流

避雷器的泄漏電流就是1mA時候所對應電壓的0.75倍電壓所對應的電流，單位用μA表示。產生原因：通俗的說，因為沒有絕對絕緣的東西，像避雷器表面的wuhui，以及避雷器里面的電阻片，都會有一點點的電流溜過去，就是泄漏電流。

電纜性能耐壓調試儀泄漏電流檢測原理

避雷器施加高壓電壓時，避雷器不可避免地要產生泄流電流，這是衡量避雷器質量好壞的一個重要指標。直流1mA下的電壓U1mA為無間隙金屬氧化物避雷器通過1mA直流電流時，被試品兩端的電壓值。0.75U1mA電壓下的漏電流，為試品兩端施加75%的U1mA電壓，測量流過避雷器的直流漏電流。∪1mA和0.75U1mA下漏電流是判斷無間隙金屬氧化物避雷器質量狀況的兩個重要參數，運行一定時期后，∪1mA和0.75UImA下漏電流的變化能直接反映避雷器的老化、變質程度。特別是對采用大面積金屬氧化物電阻片組裝的避雷器和多柱金屬氧化物電阻片并聯的避雷器，用此方法很容易判斷它們的質量問題。

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km
一、簡介
ZSBX-35kV開關母線變頻串聯諧振


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。


設備組合


被試品對象


電抗器67.5kVA/27kV四節
激勵變壓器輸出端選擇35kV/300mm2電纜2km
使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km
使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV




額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓： 27kV；54kV；108kV；
額定電流： 10A；5A ；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3/6kV
結    構：干式；
重    量：約75kg；


變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-67.5kVA/27kV                     4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：46H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-110kV/1500pF                      1套
額定電壓：110kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約10kg；


補償電容器ZSBC-70kV/20000pF                      1套
額定電壓：70kV/35kV；
高壓電容量：20000pF/40000pF；
重量：15kg

電纜性能耐壓調試儀直流高壓的產生

獲取直流高電壓的方法很多，可根據變壓器、電容器、硅堆等原件的參數組成不同的整流回路，基本整流回路有半波整流、倍壓整流、串級整流。當然測量氧化鋅避雷器所需電源容量不大，目前使用的較多的是直流電壓發生器，它是通過整流后將交流電壓變成直流電壓。使用時應采取一定措施，避免附近的交流電源及直流離子流產生的干擾，影響對所測避雷器質量情況的判斷。還可以采用一體式測量設備氧化鋅避雷器直流參數測試儀。

微安表到避雷器的引線需加屏蔽，分壓器高壓側應接在微安表的電源側，讀數時注意安全。如避雷器的接地端可以斷開時，微安表可接在避雷器的接地端，應注意避免避雷器潮濕對測量結果的影響，必要時可考慮加裝屏蔽環。

中試控股超低頻高壓發生器

超低頻絕緣耐壓試驗是介于直流高壓與交流高壓之間的用于對電力電纜進行絕緣性能檢查的一種高壓發生裝置，在電力系統中，早期的電纜絕緣性檢查大部分是采用直流高壓發生器測量，通過觀測直流泄漏電流的大小，判斷電纜的絕緣程度，隨著電力技術的發展和實踐證明，直流下狀態下測量電纜的絕緣程度還是存在相對比較嚴重絕緣隱患。所以才用VLF 0.1Hz超低頻高壓發生器替代直流耐壓試驗裝置。

中試控股超低頻耐壓與工頻耐壓的優缺點

然而在對電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器。這樣一些巨大的設備，不但笨重，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。理論上容量約為工頻的五百分之一，體積大為縮小，重量大為減輕。超低頻發生器從應用領域來說，兼容性小，適用性差，除此以外，電壓高，便攜性好

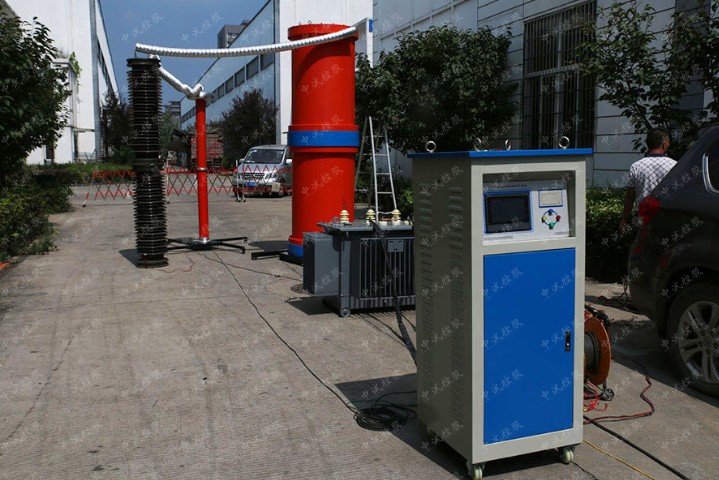

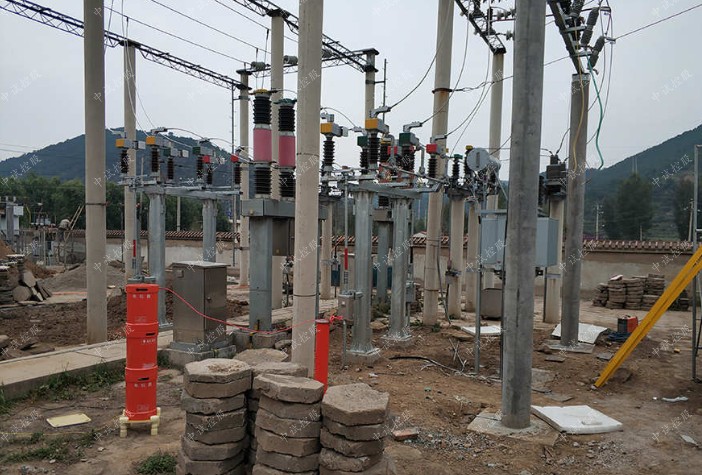

 中試控股串聯諧振試驗裝置

通常情況下工頻耐壓和交流耐壓是沒有區別的。目前根據個人在電力試驗現場經驗總結來看，除了在水力發電系統中和某些特殊情況下要求必須是工頻或者近似工頻耐壓，其他的現場電力試驗只要求做到交流耐壓。所以目前針對電力電纜或者一些大的電容量的試品，主流的方法是采用串聯諧振耐壓試驗裝置。其原理是利用的LRC串聯諧振電路的原理。而且其整個裝置系統是由變頻源，激勵變壓器，電抗器，電容分壓器或者補償電容等幾部分組成。其對試驗變壓器來說需求功率要求小，便于運輸。串聯諧振應用領域更加廣泛，可針對電力電纜、變壓器、GIS開關、發電機等大容量設備進行交流耐壓試驗。

中試控股ZSBP-88kVA/22Kv/44KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：44KV

被試品的：

22kV---滿足10kV電纜交流耐壓試驗2KM；

42kV---滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV---滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能
