電纜性能耐壓檢測裝置

    絕緣靴手套耐壓測試儀使用時，6個試件放置于不銹鋼專用容器中，由電動調壓器和高壓試驗變壓器產生的0～30KV的高壓作為正極施加于試件上，根據預先設定的測試電壓對實際電壓進行調節，使測試電壓和實際電壓相同。這時將一路電壓信號和多達6路電流信號通過遠程通訊電纜傳送至數據處理裝置，數據處理裝置對信號進行采集，放大及轉換，并對電壓信號與額定電壓進行比較，根據不同情況，啟動降壓與升壓繼電器，同時它還監測六路電流的大小，如果六路電流中任一路的泄漏電流超過額定電流，則微電腦啟動故障繼電器對應回路的指示燈亮，高壓測量裝置也發出聲。如果六路電流都正常，則試驗時間結束后，測試電壓降至零，可能要求打印出測試報告。中試控股絕緣靴手套耐壓測試儀可同時測量6個被試品技術！

電纜性能耐壓檢測裝置怎么防止耐壓測驗誤判的發作

      在耐壓測驗中，咱們都是以為漏電流越小越好，因而許多的操作者都沒有對下限電流進行設定（一般出廠值設定為零），假如呈現上述的狀況，就存在誤判的也許，這時合理地設定下限就能處理此種狀況的發作。在耐壓測試儀不連接被測物的狀況下進行空測，此刻有一個很小的虛電流，咱們只需將下限電流設定為較空測電流值稍高就可以了。

當測驗回路呈現開路（如操作人員未能連接好被測物或是測驗線短裂等狀況），因為漏電流值小于下限設定，此刻耐壓測試儀就會呈現聲音的提示。那么咱們就要檢查一下是不是測驗線或是連接上呈現開路的狀況，然后保證測驗的有效性。

在作絕緣阻抗測驗中，也相同存在這么的疑問。關于一般而言，總是以為絕緣電阻越大越符合要求，但假如相同呈現耐壓測試儀與被測物之間開路的景象，那么也會存在相同的誤判景象。這時咱們就可以通過設定絕緣阻抗上限值來防止這種狀況的發作。

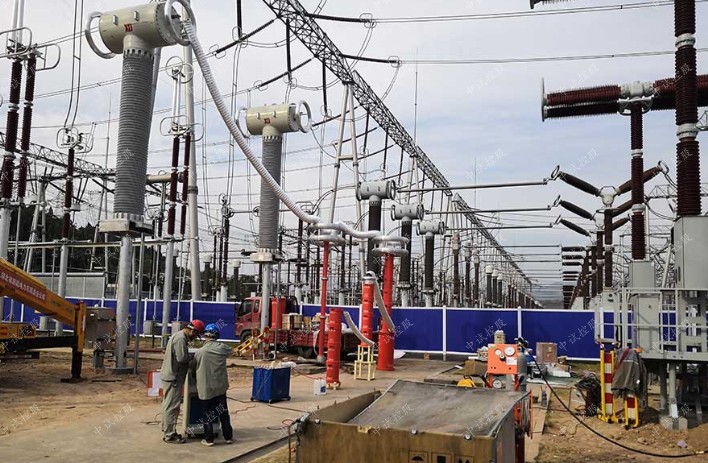

35kV變頻串聯諧振5km，110kV電纜1km
一、簡介
ZSBX-35kV變頻串聯諧振5km，110kV電纜1km


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：


1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。


設備組合


被試品對象


電抗器81kVA/27kV十節


中試控股激勵變壓器輸出端選擇110kV/630mm2電纜1km


使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km


使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km


使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km


使用電抗器兩節串聯五組并聯


（其中一組電抗器接地）


2.5kV


額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；135kV；
額定電流：15A；6A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV         1臺
額定容量：30kVA；
輸入電壓：0-400V，單相；
輸出電壓：2.5/5kV
結    構：干式；
重    量：約130kg；


變頻電源ZSXB-F-30kW/380V           1臺
額定輸出容量：30kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：75A
額定輸出電流：75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-81kVA/27kV           10節
額定容量：81kVA;
額定電壓：27kV；
額定電流：3A；
電感 量：34H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約75kg；


中試控股電容分壓器ZSFRC-130kV/2000pF            1套
額定電壓：130kV；
高壓電容量：2000pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約26kg；

電磁式電壓互感器的交流耐壓試驗有兩種加壓方式。
（1）外施工頻耐壓試驗。
（2）感應耐壓試驗。

外施工頻耐壓的方法適用于額定電壓為35KV及以下的全絕緣電壓互感器的交流耐壓試驗，試驗接線盒方法與電流互感器的交流耐壓試驗相同。對于35KV及以上的電壓互感器大多為分級絕緣，因高壓繞組首、末端對地絕緣等級不同，不能進行外施工頻耐壓試驗，可采用感應耐壓試驗。但由于電壓互感器鐵芯磁路飽和問題，一般采用3倍頻電源進行感應耐壓試驗（也不能對電磁式電壓互感器施加3Un以上的工頻感應耐壓）。
感應耐壓試驗時，如將電源頻率f提高3倍，在磁通量不斷增加的情況下，外施電壓可提高到額定電壓的3倍，所以對分級絕緣的電壓互感器進行3倍頻感應耐壓試驗。該試驗能考核分級絕緣電壓互感器的主絕緣和縱絕緣，能有效地檢驗出匝、層間短路和絕緣支架閃絡缺陷的電壓互感器。
如果用150Hz，耐壓時間為40S.

電纜性能耐壓檢測裝置CT（電流互感器）二次繞組二次繞組工作原理
在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?/span>5A的電流。
對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。
微型電流互感器也有人稱之為“儀用電流互感器”。（“中試控股儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）
電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。
電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。
Kn=I1n/I2n
