50千伏串諧裝置

感應耐壓試驗給變壓器施加電源的頻率之所以在2倍的額定頻率以上，是因為：變壓器的激磁電流i――主磁通振幅Фm的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分，又因在電源頻率不變的情況下，主磁通決定于外施電壓U:

U――外施電源電壓，

V△ФmE――加電繞組的感應電動勢，

Vf――外施電源頻率，

HzW――加電繞組的匝數，

n所以給變壓器加2倍額定電壓以上的電壓△ii必然會導致鐵芯嚴重飽和，主磁通Фm增大△Фm，激磁電流i會急劇增加，致使變壓器發熱;為使變壓器在加2倍壓以上鐵芯仍不飽和，則需要提高電源的頻率至2倍頻以上。感應耐壓試驗給變壓器原邊加2倍壓以上，2倍頻以上的電源，變壓器的主磁通會使原邊和副邊同時感應出感應電動勢E1和E2，且分別是其額定工作狀態下的2倍以上，所以感應耐壓試驗可以同時對主、副繞組進行縱絕緣性能的測試。

當然，我們也完全可以根據需要從變壓器的副邊進行測試，不過所施加的電壓應當是變壓器額定工作狀態下空載電壓的2倍以上，頻率同樣是額定頻率的2倍以上。

35kV變頻串聯諧振5km，110kV電纜1km
一、簡介
ZSBX-35kV變頻串聯諧振5km，110kV電纜1km


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：


1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。


設備組合


被試品對象


電抗器81kVA/27kV十節


激勵變壓器輸出端選擇110kV/630mm2電纜1km


使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km


使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km


使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km


使用電抗器兩節串聯五組并聯


（其中一組電抗器接地）
2.5kV
額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；135kV；
額定電流：15A；6A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV         1臺
額定容量：30kVA；
輸入電壓：0-400V，單相；
輸出電壓：2.5/5kV
結    構：干式；
重    量：約130kg；


中試控股變頻電源ZSXB-F-30kW/380V           1臺
額定輸出容量：30kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：75A
額定輸出電流：75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-81kVA/27kV           10節
額定容量：81kVA;
額定電壓：27kV；
額定電流：3A；
電感 量：34H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約75kg；


中試控股電容分壓器ZSFRC-130kV/2000pF            1套
額定電壓：130kV；
高壓電容量：2000pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約26kg；

影響絕緣交流耐壓擊穿的因素

1、溫度。溫度對絕緣的擊穿電壓影響很大，溫度升高，介質增加，散熱條件差則造成熱擊穿，即溫度升高能使擊穿電壓下降。

2、電源頻率。電源頻率與介質有很大關系，因介質隨電源頻率的增加而增加，則擊穿電壓與電源頻率亦有直接的關系。例如50Hz的擊穿電壓要比25Hz的擊穿電壓降低10%。

3、加壓時間。電壓作用時間對絕緣的擊穿起著直接的作用，所加電壓較高，則發生擊穿所需時間較短，如所加電壓較低，則發生擊穿所需時間較長。

4、受潮程度。絕緣受潮后將使絕緣擊穿強度下降。不易吸潮的材料，受潮后擊穿電壓下降到約為未受潮時的一半，容易吸潮的材料，受潮后的耐壓可能僅為干燥時的百分之一。

變頻串聯諧振耐壓成套裝置常見試驗
電纜試驗及注意事項
50千伏串諧裝置隨著交聯乙烯電纜的廣泛應用，長度和容量不斷增加，由于這種電纜的試驗容量較大，運用傳統的試驗設備無法滿足交接試驗和預防性試驗容量的要求。串諧成套試驗裝置則可以用較小的試驗容量很好地滿足電纜的交接試驗與預防性試驗的試驗要求。
電纜試驗注意：
1、 待遇試驗電纜已安裝到位，達到投運狀態要求方能進行試驗。
2、 被試相芯線接高壓源，被試相屏蔽層、非試相芯線及非試相屏蔽層均應接地，確認無誤后開始試驗。
3、 電纜屏蔽層過壓保護器短接
4、 如果電纜頭與GIS直接連接，在試驗時應使GIS符合運行條件且GIS內部PT、避雷器斷開。
5、 如果電纜頭安裝在桿塔上，電纜的屏蔽層和非試相連接接地，該接地線不可利用桿塔架代替，須采用專配的接地線與變頻諧振系統連成回路。

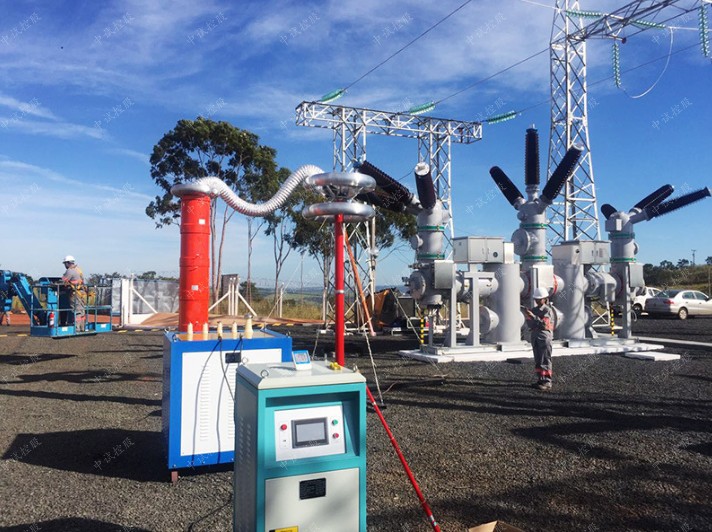

50千伏串諧裝置變頻串聯諧振耐壓成套裝置GIS試驗注意：
1、 試驗時，試驗相接高壓源，高壓引線需采用專用無暈引線，非試驗相連同GIS外殼接地。
2、 試驗必須保證各氣室SF6氣體在額定壓力下，并且充氣壓4小時后氣體含量在合格范圍內，GIS處于可運行狀態，確認無誤后方能試驗。
3、 試驗加壓前，確保GIS內的電壓互感器拆除（如果GIS同意，電壓互感器可以一起加壓，但試驗諧振頻率必須大于100Hz）、CT二次短路，避雷器連接處應斷開。
4、 試驗電壓在輸出套管加入，套管芯子接高壓源，接系統專用地線。
5、 試驗時，試驗系統各部件之間、試驗系統與GIS殼體之間必須采用專用接地線，切不可利用現場接地排代替試驗系統與GIS外殼之間的地線連接。
6、 注意試驗系統與現場電網之間采用一點連接，接地點必須位于分壓器與試品之間的連線上。
