10KV600M調頻串聯諧振裝置

為什么要做電纜耐壓試驗？

降低運行中發生的電纜故障次數，減少電纜突發性停電；

提高供電可靠性。避免送電不成功，確保一次送電成功；有計劃地開展耐壓試驗，可減少臨時搶修次數，提高電纜設備檢修計劃性；

10kV電纜變頻串聯諧振3km


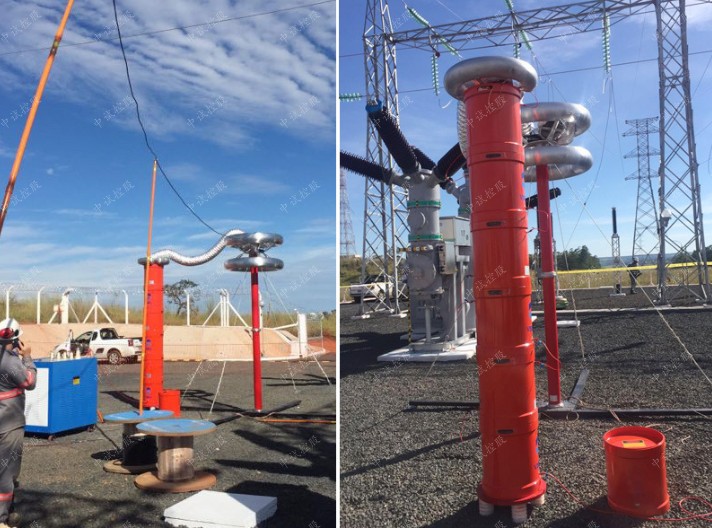

一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。




額定容量：132kVA;
輸入電源：三相380V電壓，頻率為50Hz;
額定電壓： 22kV;
額定電流： 6A;
工作頻率：30-300Hz;
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%;
工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；
溫   升：額定負載下連續運行5min后溫升≤65K;
品質因素：裝置自身Q≥30（f=45Hz）;
保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-6kVA/1kV/0.4kV           1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：1kV
結    構：干式；
重    量：約42kg；


中試控股變頻電源ZSXB-F -6kW/220/380V             1臺
額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-44kVA/22kV             3節
額定容量：44kVA;
額定電壓：22kV；
額定電流：2A；
電 感 量：55H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約42kg；


中試控股電容分壓器ZSFR-30kV/6000pF             1套
額定電壓：30kV；
高壓電容量：6000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

電纜外護套測試儀特點：
1.連續可調的輸出電壓，電壓范圍：1000V、2000V、5000V 和10000 V；
2.通過對電壓和電流的數字化采樣和微機控制實現過載保護；
3.低功率故障定位，以避免損壞相鄰線路或電纜；
4.電纜外護套測試儀通過大屏幕液晶來顯示電壓和電流以及操作提示；
5.自動放電裝置清除電荷和將測試件接地的功能；

試驗變壓器一般應在規定的額定電壓范圍內使用，避免使用在鐵芯的飽和部分。

串聯諧振裝置由20~300Hz變頻電源，電抗器，激勵變壓器，補償電容和電容分壓器組成，串聯諧振電源是利用諧振電抗器和被測試品電容之間的調頻，產生諧振從而產生大的電流和電壓。絕緣的擊穿電壓值不僅與試驗電壓的幅值有關，還與加壓的持續時間有關，其擊穿電壓隨加壓時間的增加而逐漸下降，對于各設備的絕緣材料能承受的過電壓倍數， 相關規程對此也有相關標準。

10KV600M調頻串聯諧振裝置電纜在什么樣的情況下需做電纜耐壓試驗？

1、新設備交接試驗；
2、預防性試驗；
3、送電前確認試驗。

電纜耐壓試驗方法

1、直流耐壓試驗；
2、0.1Hz超低頻交流耐壓試驗；
3、變頻串聯諧振耐壓試驗

10KV600M調頻串聯諧振裝置注意事項

串聯諧振耐壓試驗系統中，所需電源容量遠小于被試品的試驗容量。通常，設備設計的Q值均在40以上，也就是說，假若電纜試驗需要800kVA的輸（即基波）的電流是零電抗回路，而對其它諧波的電流是高電抗回路。所以，輸出電流的波形基本上是正弦波。

在升壓過程中,電流下降,電壓基本不變或有下降趨勢,這可能是由于試驗負載過大,電源容量不夠所致,在遠距離外接用電源或使用攜帶型發電機時,尤其應注意這一點。

試驗變壓器所接被試品大多是電容性,在交流耐壓試驗時,容性電流在繞組上產生漏抗壓降,造成實際作用到被試品上的電壓值超過按變比計算的高壓側所應輸出的電壓值,產生容升效應。因此,在進行較大電容量被試品的交流耐壓試驗時,要求直接在被試品端部測量試驗電壓,以免被試品受到過高的電壓作用。

交流耐壓試驗前,應將被試品的外絕緣表面擦拭干凈,對充油設備應按規定將油靜止一段時間,以排除內部可能存在空氣

交流耐壓試驗屬于試驗,必須在所有絕緣試驗項目試驗合格后才能進行交流耐壓試驗。

在升壓過程中,電壓上升緩慢,而電流急劇上升,這可能是由于被試設備存在短路或類似短路的情況所致,也可能是被試設備容量過大或接近諧振所致
