10KV900M變頻串聯諧振實驗裝置

串聯諧振耐壓試驗裝置是用來干什么的?

1.6KV-500KV高壓交聯電纜的交流耐壓試驗

2. 發電機的交流耐壓試驗

3. GIS和sf6開關的交流耐壓試驗

4. 6KV-500KV變壓器的工頻耐壓試驗

5. 其他電力高壓設備如母線，套管，互感器的交流耐壓試驗

10KV900M變頻串聯諧振實驗裝置交流耐壓試驗儀作用

交流耐壓試驗對絕緣的考驗非常嚴格,能有效地發現較危險的集中性。它是鑒定電氣設備絕緣強度直接的方法，對于判斷電氣設備能否投入運行具有決定性的意義,也是保證設備絕緣水平、避免發生絕緣事故的重要方法
交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在試驗前必須對試品先進行絕緣電阻、吸收比、泄漏電流和介質損耗等項目的試驗，若試驗結果合格方能進行交流耐壓試驗。否則,應及時處理，待各項指標合格后再進行交流耐壓試驗,以免造成不應有的絕緣損傷。

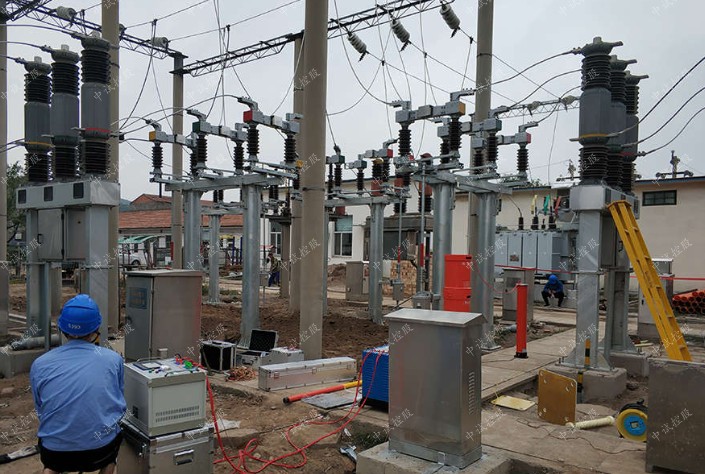

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km
一、簡介
ZSBX-35kV開關母線變頻串聯諧振


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。


設備組合


被試品對象


中試控股電抗器67.5kVA/27kV四節
激勵變壓器輸出端選擇35kV/300mm2電纜2km
使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km
使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV




額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓： 27kV；54kV；108kV；
額定電流： 10A；5A ；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3/6kV
結    構：干式；
重    量：約75kg；


中試控股變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-67.5kVA/27kV                     4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：46H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-110kV/1500pF                      1套
額定電壓：110kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約10kg；


補償電容器ZSBC-70kV/20000pF                      1套
額定電壓：70kV/35kV；
高壓電容量：20000pF/40000pF；
重量：15kg

10KV900M變頻串聯諧振實驗裝置變壓器工頻耐壓試驗耐壓試驗步驟
工頻耐壓試驗的必要性

電器標準及標準中對工頻耐壓試驗的電壓值、受試部位等都有較詳細的規定。我們在長期檢驗的過程中，總結了一些耐壓試驗中應該注意的問題，在此作簡要分析。

耐壓儀，又稱電氣強度試驗或介電強度試驗，是考核低壓電器安全性的非常重要的試驗項目之一。其目的在于檢驗低壓電器能否在實際電路中長期使用，而不致發生絕緣被施加的額定電壓或短時過電壓擊穿或出現閃絡的事故，也是考核在上是否能保證使用安全可靠。

試驗變壓器耐壓試驗技術：低壓電器使用環境各種各樣，為保證在實際運行過程中能夠安全可靠地運行，就必須對其絕緣性能進行質量檢測，以望早期發現電氣絕緣方面的。

 對電動機進行耐壓試驗時，通常要將其定子的各相線圈對外殼以及對其他接地的兩相分別進行（耐壓測試儀）試驗，同時也要將轉子繞組進行耐壓試驗。

試驗電壓規定為：

（1）定子繞組  進行交接試驗時，對額定電壓為0.4千伏及以下者取1千伏，額定電壓為6千伏者取10千伏；對運行中的電動機，以及對大修中未更換或局部更換定子繞組的電動機取1.5倍額定電壓，但不得低于1000伏；全部更換定子繞組的電動機取2倍額定電壓再加1000伏，但不得低于1500伏；100千瓦以下不甚重要的低壓電動機，其交流耐壓試驗可用2500伏兆歐表來測試。

（2）轉子繞組  交接試驗時，對不可逆轉子取1.5倍額定電壓，可逆轉子取3倍額定電壓。

在試驗中應嚴格按照下列步驟進行操作，這樣才能保證試驗結果的正確判斷和測試過程的安全保障。

1．檢查試驗環境有無不安全因素存在。若沒有，則將耐壓設備開機預熱5min。

2．檢查試驗設備是否置于試驗所需的電壓擋位，其整定泄漏電流值是否符合要求。

將試驗設備的高壓輸出端短路，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。

將試驗設備的測試夾分別接在規定測試的部分（變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上）。

5．操作試驗設備升壓。升壓初始，慢慢升至規定值的一半（應避免跳躍），然后迅速增加至規定電壓值（整個升壓過程大約在10 s），歷時1min ，在此期間不允許有連續飛弧和擊穿現象發生，然后將電壓慢慢退到零位，切斷電源，試驗完畢。

切記，不可采用突然斷電方法，以免瞬時失壓引起的振蕩過電壓而將變壓器擊穿。
