6KV變頻諧振試驗變壓器

多模態操作方式，完全滿足自動 / 半自動 / 手動試驗，自由選擇試驗程序，系統自動按設置的程序完成試驗過程。

手動/半自動試驗：

按照上述的方法設置定值參數，點擊“手動”，進入測試界面，點擊“啟動”， “確認”，則可以進行手動/自動調頻、手動升降壓，手動模式一般不建議使用， 相對來說更應該對測試設備的原理有一定的了解，否則測

自動試驗時，自動跟蹤系統的諧振狀態，當諧振狀態發生變化，超過設置的區域時，系統自動諧振點，在整個過程中保證系統工作在狀態，調頻時同時繪制頻率電壓曲線，直觀顯示。

10kV電纜變頻串聯諧振3km

一、簡介

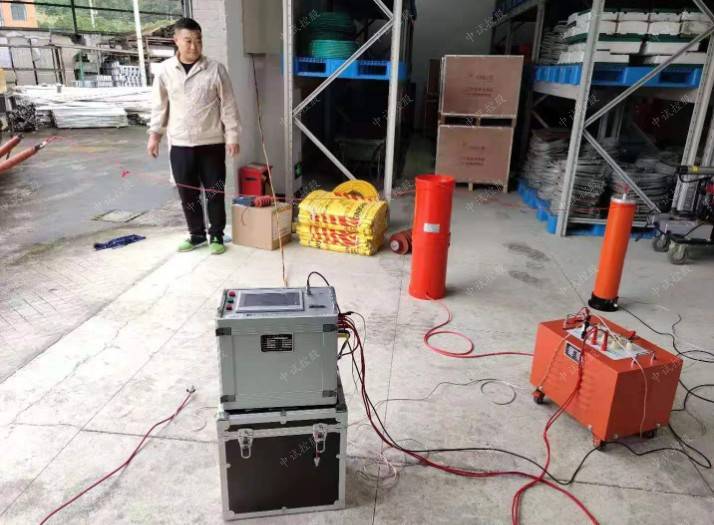

ZSBX-10kV電纜耐壓變頻串聯諧振裝置

1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數

試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;

輸入電源：三相380V電壓，頻率為50Hz;

額定電壓： 22kV;

額定電流： 6A;

工作頻率：30-300Hz;

裝置輸出波形：正弦波

波形畸變率：輸出電壓波形畸變率≤1%;

工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；

溫 升：額定負載下連續運行5min后溫升≤65K;

品質因素：裝置自身Q≥30（f=45Hz）;

保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;

測量精度：系統有效值1.5級；

中試控股激勵變壓器ZSJLB-6kVA/1kV/0.4kV 1臺

額定容量：6kVA；

輸入電壓：0-400V，單相；

輸出電壓：1kV

結 構：干式；

重 量：約42kg；

變頻電源ZSXB-F -6kW/220/380V 1臺

額定輸出容量：6kW

工作電源：220/ 380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：15A

額定輸出電流：15A

電壓分辨率： 0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-44kVA/22kV 3節

額定容量：44kVA;

額定電壓：22kV；

額定電流：2A；

電 感 量：55H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約42kg；

中試控股電容分壓器ZSFR-30kV/6000pF 1套

額定電壓：30kV；

高壓電容量：6000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

中試控股耐壓試驗步驟

檢查試驗環境有無不安全因素存在。若沒有，則將耐壓設備開機預熱5min。

2．檢查試驗設備是否置于試驗所需的電壓擋位，其整定泄漏電流值是否符合要求。

3．將試驗設備的高壓輸出端短路，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。

6KV變頻諧振試驗變壓器自動試驗：

自動試驗是指操作過程由程序自動控制完成試驗，打開測試儀的主控面板，輸入第一階段電壓，試驗時間和保護電壓，點擊“自動”，點擊“啟動”， “確認”，則自動進行調諧、升壓、計時、降壓，試驗完成后自動打印數據的數據和圖形。

試效果不如自動試驗效果，手動一般是在調試或者比較復雜的現場進行測試。

半自動試驗時，點擊“調諧”，則自動調諧，調諧完成后點擊電壓“加、減”手動升壓。

6KV變頻諧振試驗變壓器手動試驗：

手動試驗是完全人工干預的操作方式，包括調諧，調壓和找頻的功能，點擊頻率“加、減”，則手動調諧，調諧完成后點擊電壓“加、減”手動升壓，同樣一般情況下也不建議使用。

閃絡保護：具有斷電、過流、過壓及閃絡保護功能；

過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置；

過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置；
