變壓器耐壓測試儀

工作原理

1、交流、交直流試驗變壓器：

將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

2、變壓器耐壓測試儀帶抽頭試驗變壓器：

為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出

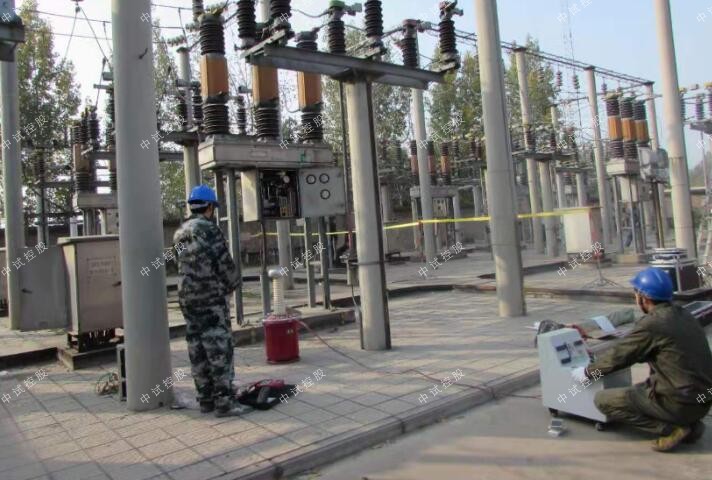

中試控股試驗人員應做好分工，明確相互間聯系辦法。并有人現場安全及觀察試品狀態。
  ◆ 被試品應清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
  ◆ 對丁大型試驗，一般都應進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。
  ◆ 升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
  ◆ 當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。

中試控股試驗連接

工頻放電試驗接線與一般工頻耐壓試驗接線相同，試驗電壓的波形應為正弦波，為消除高次諧波的影響，必要時在調壓器的電源取線電壓或在試驗變壓器低壓側加濾波回路。

對有串聯間隙的氧化物避雷器，應在被試避雷器下端串聯電流表，用來判別間隙是否放電動作。

交流泄漏電流、阻性電流分量和容性電流分量的測量

變壓器耐壓測試儀本試驗只適用于氧化物避雷器。由于避雷器交流泄漏全電流Ix、阻性電流分量Ir和容性電流分量Ic電流的變化是判斷避雷器劣化或受潮情況的重要依據之一，因此規定在交接和現場投運之初，必須測量避雷器的Ix、Ir和Ic電流并以此值為初始值存入運行初始檔案。

測量避雷器Ix、Ir和Ic時的電壓要求：在試驗室條件下或在變電所現場某些停電情況下，應對避雷器（或其串聯組合元件）避雷器持續運行電壓（該電壓一般為避雷器額定電壓的0.76～0.80倍，具體數值見GB 11032標準）。為了便于現場運行狀態下避雷器質量的監督，應同時測量避雷器在現場運行條件下的Ix、Ir和Ic，此時對避雷器工頻運行相電壓。
