變壓器耐壓儀35KV

輸電線路正序阻抗和零序阻抗

輸電線路阻抗的測量分正序阻抗和零序阻抗兩種來測量。電纜線路正序阻抗測量過程中要求電纜線路的正序阻抗一般可在電纜盤上直接測量，測量時一般使用較低的電壓，因此，需要用降壓變壓器進行降壓，降壓器采用星形接線，容量一般為10kVA以上，有較廣的電壓調節范圍，測量時交流電源應比較穩定，以保證測量時電流達到規定的要求，中試控股實際電壓表的讀數值必須是電纜端的電壓，試驗電流接近電纜長期允許載流量，測讀各表計的數值時，合上電流后同時讀取三個表的數值。

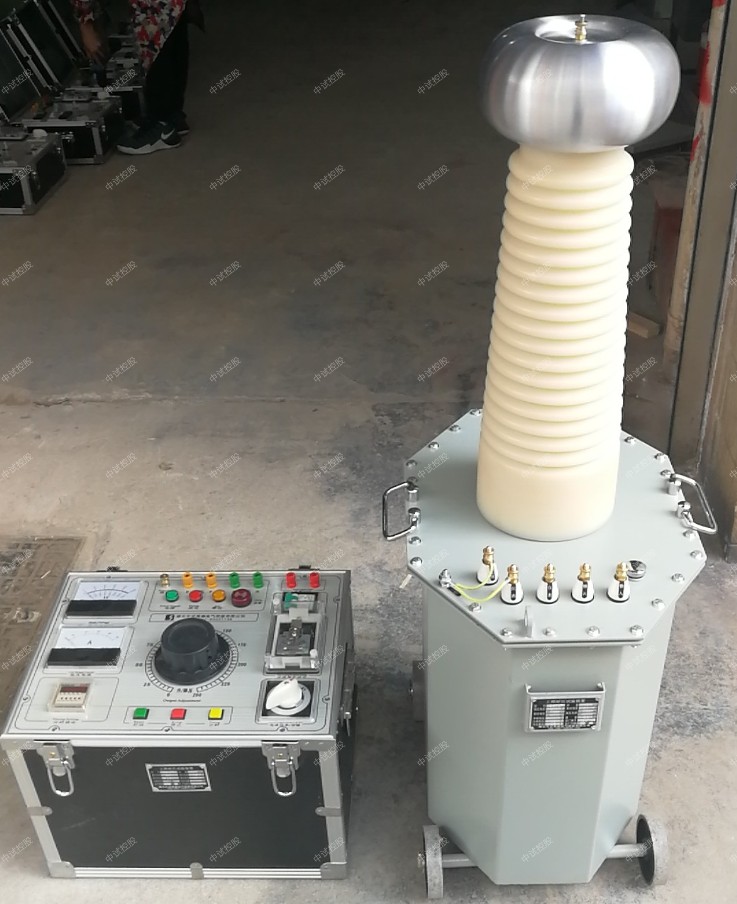

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：30KVA
輸入電壓：AC400V  50Hz
輸入電流：75A
輸出電壓：AC50KV
輸出電流：AC600mA

控制臺參數：
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0～430V
輸出電流:0～70A

變壓器耐壓儀35KV 我們知道，電場強度E=Jρ，ρ為土壤電阻率而電場中任意兩點間的電位差，等于電場強度在兩點之間的線積分。設電位為零，所以距離接地體球心x(x，rg)處所具有的電壓為
        U＝∫∞x－Edx＝∫∞x(－ρ／2πx2)dx＝(ρι／πx)∞x    (15-9)
    由式(15-9)可知，電極1、2、之間出現的電位差為
        U'＝Iρ／2π(1／rg－1／d12)    (15-10)
    電極3使1、2、之間出現的電位差為
        U”＝Iρ／2π(1／d23－1／d13)    (15-11)
    1、2電極之間的總電位等于U'與U”之和，即
        U＝U'＋U”＝Iρ／2π(1／rg－1／d12＋1／d23－1／d13)
    即因此1、2極之間呈現的電阻Rg為
        Rg＝U／I＝ρ／2π(1／rg－1／d12＋1／d23－1／d13)    (15-13)
    接地體1的接地電阻實際值為
        R＝ρ／2πrg    (15-14)
    式中 R——接地體的實際電阻；
         rg——接地體的半徑；

中試控股交流泄漏電流、阻性電流分量和容性電流分量的測量

測量避雷器的Ix、Ir和Ic，應使用氧化鋅避雷器帶電測試儀，如使用電子示波器測試時，可采用文章《氧化物避雷器試驗用儀器儀表原理簡介》中的第1條所示的方法進行。

試驗時要記錄氣象條件，當測試時的環境溫度高于或低于測試初始值的環境溫度時，應將此時所測的阻性分量電流值進行溫度換算后，才能與初始值相比較。溫度換算的方法可參照文章《避雷器電導電流和直流U1mA及0.75U1mA下漏電流的測量方法》中第4條中所示的溫度換算系數，按溫度每升高10℃，電流增大3%～5%進行換算。

變壓器耐壓儀35KV本試驗只適用于氧化物避雷器。由于避雷器交流泄漏全電流Ix、阻性電流分量Ir和容性電流分量Ic電流的變化是判斷避雷器劣化或受潮情況的重要依據之一，因此規定在交接和現場投運之初，必須測量避雷器的Ix、Ir和Ic電流并以此值為初始值存入運行初始。

測量避雷器Ix、Ir和Ic時的電壓要求：在試驗室條件下或在變電所現場停電情況下，應對避雷器（或其串聯組合元件）避雷器持續運行電壓（該電壓一般為避雷器額定電壓的0.76～0.80倍，具體數值見GB 11032標準）。為了便于現場運行狀態下避雷器質量，應同時測量避雷器在現場運行條件下的Ix、Ir和Ic，此時對避雷器工頻運行相電壓。
