高壓斷路器耐壓機6KV/10KV

微機繼電保護測試儀進行工頻變化量試驗參數的設置比較簡單

IA IB IC：測試儀使用IA、IB、IC進行電流輸出。

Ia Ib Ic：測試儀使用Ia、Ib、Ic進行電流輸出，當使用六相電流的測試儀時，選擇該選項才有效。

高壓斷路器耐壓機6KV/10KV如果同時測試接地距離和零序保護，試驗期間，做接地距離保護測試時，會提示“請退出零序保護壓板，投入距離保護壓板”，做零序保護測試時，會提示“請退出距離保護壓板，投入零序保護壓板”。試驗結束后，按件提示保存試驗報告。

絕緣電阻的測定應在交流耐壓試驗前進行。

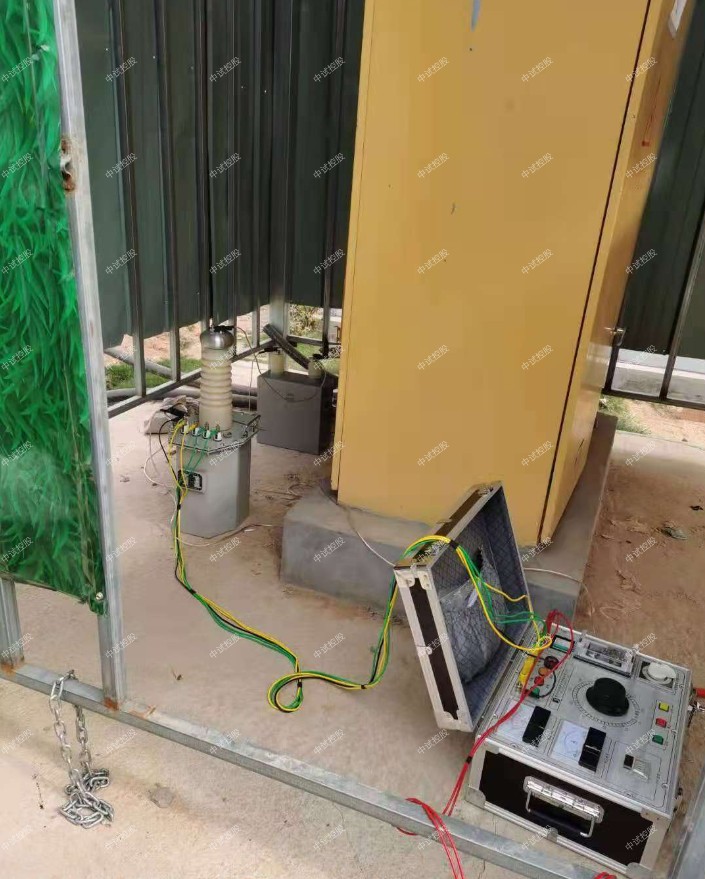

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V  50Hz
輸入電流：15A
輸出電壓：AC：50KV    DC70KV
輸出電流：AC:100mA    DC:71.4mA


中試控股控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A

        0.95倍和1.05倍是默認的兩個測試邊界點。0.95倍時，距離保護本段應可靠動作，零序保護本段應可靠不動作；1.05倍時，距離保護本段應可靠不動作，零序保護應可靠動作。另外，0.8倍和1.2倍是在用0.95倍和1.05倍測試不滿足上述動作要求時，降低保護動作要求，對保護整定值的“容忍性”測試，如果仍不能正確動作

高壓斷路器耐壓機6KV/10KV絕緣電阻的測定
    測量各繞組及刷架對機殼及其相互間的絕緣電阻。用iooov或2500V兆歐表在冷態下進行測量。勵磁繞組與電樞的絕緣電阻一般不應低于o．5MΩ。
    電樞回路各部分（電樞繞組、換向極繞組、補償繞組、串激繞組、并激繞組與他激繞組）對機殼（磁極鐵芯）的絕緣電阻應分別進行測定。應測量電樞繞組對軸和綁線的絕緣電阻。如果電樞回路各繞組在電機內部相連接，僅有兩個引出端時，則允許測量所有繞組對機殼的絕緣電阻。在測量綁線絕緣電阻時，電樞繞組應連同鐵芯一起接地


為了適應具有大靜電電容量試品的工頻耐壓試驗需要，因此交流高壓串聯諧振試驗設備就很有必要了

 (1)供電變壓器T和調壓器AT的設備容量小。這是因為上面曾分析過的，試品上的電壓Uc=QUs。Us為高壓供電電壓，既然高壓回路中流過的電流是一樣大的，所以供電變壓器和調壓器的容量，中試控股在理論上可比試驗所需容量小Q倍。

(2)串聯諧振裝置所輸出的電壓波形較好。這是因為僅對工頻(基波)產生諧振，而對其他由電源所帶來的高次諧波分量來說，回路總阻抗甚大.所以試品上諧波分量甚弱，試驗波形就較好。

(3)若在試品耐壓過程中，發生了閃絡，則因失去了諧振條件，高電壓立即消失，從而使電弧即刻熄滅。

(4)恢復電壓之建立過程較長，很容易在再次達到閃絡電壓之前控制電源跳閘，避免重復擊穿。

(5)恢復電壓并不出現任何過沖(over shoot)所引起的過電壓。
