開關器耐壓儀

測量絕緣電阻時，采用兆歐表的電壓等級，在本標準未作特殊規定時，應按下列規定執行：
      1  100V以下的電氣設備或回路，采用250V 50MΩ及以上兆歐表；
      2  500V以下至100V的電氣設備或回路，采用500V100MΩ及以上兆歐表；
      3  3000V以下至500V的電氣設備或回路，采用1000V2000MΩ及以上兆歐表；
      4  10000V以下至3000V的電氣設備或回路，采用2500V10000MΩ及以上兆歐表；
      5  10000V及以上的電氣設備或回路，采用2500V或5000V10000MΩ及以上兆歐表；
      6 開關器耐壓儀用于極化指數測量時，兆歐表短路電流不應低于2mA。

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC：50KV    AC：70KV
輸出電流：AC:200mA    AC:142.8mA

控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A

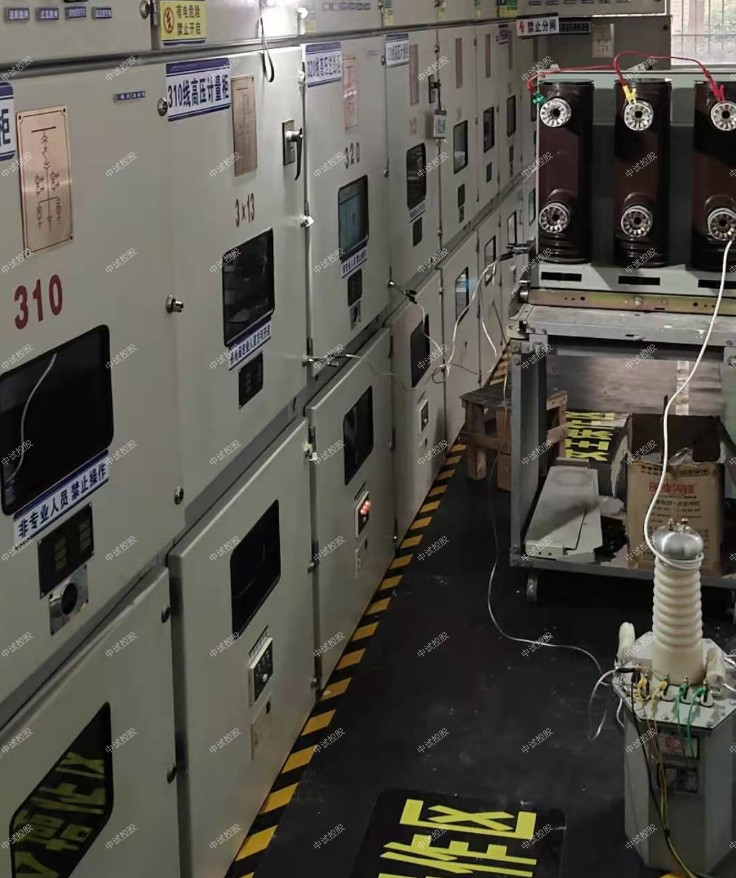

工頻耐壓試驗變壓器的工頻耐壓試驗儀試驗過程

中試控股工頻耐壓試驗電氣設備絕緣耐受工頻電壓作用能力的試驗。試驗時，按規定將被試品接入試驗回路，逐步升高電壓至標準規定的額定工頻耐受電壓值，保持1min，然后迅速、均勻地降壓到零。在規定的時間內，被試品絕緣未發生擊穿或表面閃絡，則認為通過了該項試驗。工頻交流耐壓試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣，尤其對局部更為有效，其缺點是可能在耐壓試驗時給絕緣帶來一定損傷，所以應在絕緣電阻、介質損耗因數等項目試驗合格后，才可進行工頻交流耐壓試驗。

中試控股工頻電流法是傳統方法，在的接地網測量項目，由于外界工頻電磁干擾并不是特別強，再加上工程條件下電力系統中沿用了數十年，而且至今仍在使用，特別是對于變電站或發電的布線工作比較容易實施（例如采用反向布線和夾角布線）。但對于運行中的變電站，采用工頻電流法測量接地網過程中的誤差問題就顯得格外突出，主要原因是：外界工頻電磁場以及地中零序性質的電流等所產生效果與工頻試驗電流所產生效果相比，已經達到無法忽視的程度。例如，實際現場中，即使在試驗電流為零的情況下，較長的電壓線上外界干擾電壓（工頻為主要成分）已經達到數伏，假若地網接地電阻為0.2歐姆的話，20A信號試驗電流所產生的信號電壓降也僅4V。

工頻耐壓試驗裝置按鍵說明

RS232：RS232是與計算機相連的串口通信接口，是選配接口，本裝置沒有配置這個接口。

開關器耐壓儀LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可以通過LCD對比度調節背光到適合亮度。

液晶： 320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。

中試控股分壓器接口：這個接口是為分壓器外接設置用的，輸入電壓型號是100V，是選配接口，本裝置沒有配置這個接口。

打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。
