高壓開關交流耐壓機

所謂工頻接地電阻，是指接地裝置流過工頻電流時所呈現的電阻值。所謂沖擊接地電阻，是指接地裝置流過雷電沖擊電流時所呈現的電阻值。二者之間的關系，可由下式確定

Rcb一水式中，

Rcb——沖擊接地電阻，Ω；

R——工頻接地電阻，Ω；

a——沖擊系數（一般都小于1）

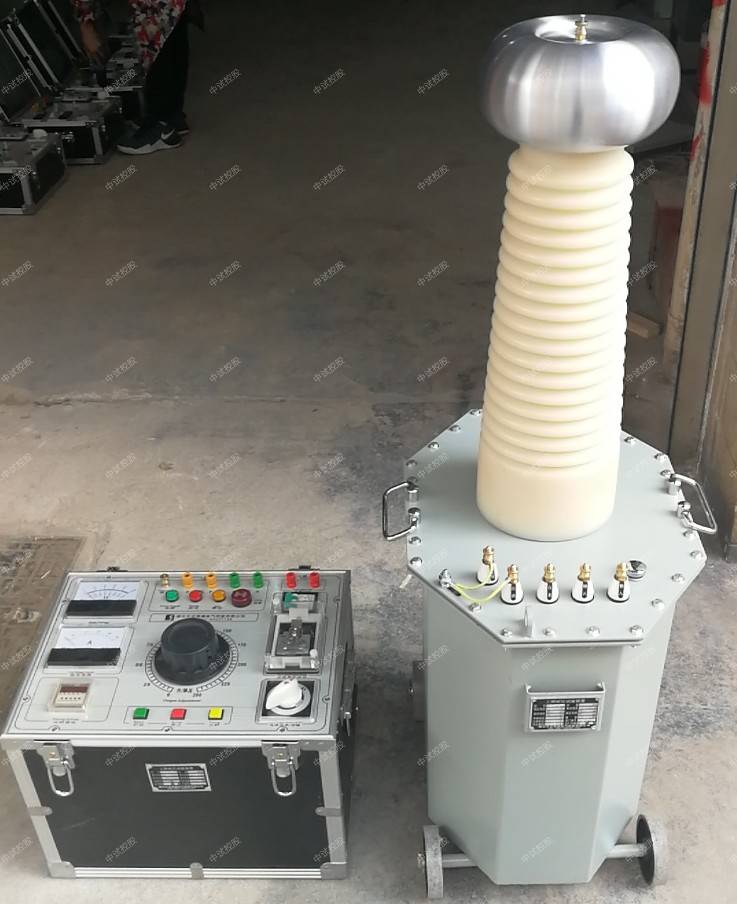

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓開關交流耐壓機高壓試驗變壓器參數：

容量：10KVA

輸入電壓：AC200V 50Hz

輸入電流：50A

輸出電壓：AC：50KV AC：70KV

輸出電流：AC:200mA AC:142.8mA

中試控股控制箱參數：

容量:10KVA

輸入電壓:AC220V 50Hz

輸入電流:45A

輸出電壓:0～250V

輸出電流:0～50A

從式可知，沖擊接地電阻要比工頻接地電阻小，這是因為雷電沖擊電流通過接地裝置時，由于電流密度很大，波頭陡度很高，會在接地體周圍的土壤中產生局部火花放電，其效果相當于增大了接地體的尺寸，從而降低了接地電阻值。為什么避雷器工頻放電電壓會偏高或偏低？

避雷器工頻放電電壓偏高或偏低，除了限流電阻選擇不當'升壓速度不當和試驗電源波形畸變等外部原因外，還有避雷器的內部原因。

高壓開關交流耐壓機避雷器工頻放電電壓偏高的內部原因是：內部壓緊彈簧壓力不足，搬運時使火花間隙發生位移；粘合的o型環云母片受熱膨脹分層，增大了火花間隙’固定電阻盤間隙的小瓷套破碎，間隙電極位移；

閥式避雷器做工頻放電試驗時，為什么要規定電壓波形不能畸變？

因為閥式避雷器做工頻放電試驗時，工頻放電電壓標準值有上限和下限，低于下限或超過上限均為不合格，因此測量電壓時必須盡量準確。而做工頻放電試驗時大都使用一般的電壓表，即讀數為電壓的有效值。當電源波形畸變時，電壓大值與有效值的比值不等于以，這時測量到的電壓就有誤差。例如，中試控股曾對10組F7。10型避雷器在兩處進行測試，雖然在兩處所采用的儀器接線完全相同，但測試結果差別甚大。

在變電站的測量值均在22-31.1kV之間，而在局內試驗室的測量值均在29. 5-30kV之間。通過反復的對比試驗，找出在兩處測量值不同的原因是電源諧波的影響。
