隔離開關工頻耐壓設備

繞組工頻交流耐壓試驗

在試驗變壓器出線端與被試品之間串接一適當阻值的保護電阻,這樣,極性相反的沖擊電壓就作用在保護電阻與變壓器入口電容的串聯回路上,短時間內,絕大部分電壓降落在
保護電阻上。

隔離開關工頻耐壓設備勵磁繞組對機殼和電樞繞組對軸的交流耐壓試驗電壓交接時為1. 5U。+750(V)，并不應小于1200V。大修時為1000V，持續時間為Imin。對100kW以下不重要的直流電機電樞繞組對軸的交流耐壓可用2500V兆歐表試驗代替。
    試驗接線。T1為自耦變壓器，T：為試驗變壓器。由于勵磁機各繞組對機殼的電容量很小，也可用變比合適的電壓互感器代替。

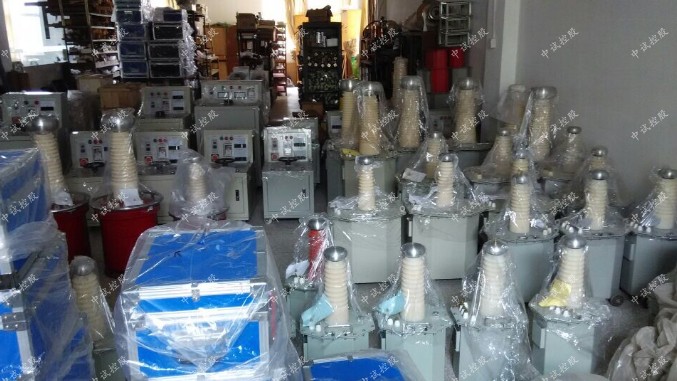

ZSYD(JZ)-10KVA/100KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)


中試控股高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC100KV   DC140KV
輸出電流：AC100mA   DC71.4mA


中試控股控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A

隔離開關工頻耐壓設備內充高絕緣強度的絕緣油作為絕緣介質；外殼采用環氧玻璃絲燒制，絕緣強度和耐壓強度高于其他材料；采用DQ130-30晶粒取向硅鋼片，45°全斜接縫疊片，波形畸變率及空載電流同類阻抗電壓低≤5%，滿足實驗要求；全自動微電腦控制，智能化程度高，功能完善，抗干擾能力強；

    磁場變阻器的耐壓試驗，可隨同勵磁回路進行，試驗電壓為1000V，持續時間為1min。

某變電站llOkV電容型套管末屏絕緣電阻測量為600MΩ(溫度為30 0C，小于標準規定值1000MΩ），在仔細觀察后發現此套管末屏小瓷套上散布有小水珠，用于布進行擦拭，耳用吹風機進行干燥處理，隨后測量絕緣電阻值為1300MΩ（大于標準值），現場人員并末急于下結論，而使將其與上次試驗結果2000MΩ,（溫度為25℃）進行比較，在考慮溫度、濕度等因素影響后，發現兩次結果接近，故判斷此套管合格工頻試驗變壓器特點：

能有效地摒除電源中的雜波干擾；全自動測量技術，電壓，電流，局部放電量測量精度高；

外施耐壓試驗 ， 外施耐壓試驗是對被試變壓器加一分鐘的工頻高壓的試驗，也曾稱工頻耐壓試驗。它是考核不同側繞組間和繞組對地間的絕緣性能，也就是考核變壓器主絕緣的水平，所以只適用于全絕緣變壓器。 感應耐壓試驗 全絕緣變壓器的感應耐壓試驗是高壓繞組開路，向低壓上施加100~250Hz的兩倍額定電壓的耐壓試驗。由于頻率增高，鐵心在不飽和時能保證兩倍感應電壓，從而試驗了繞組匝間、層間和相間的絕緣性能，即考核了變壓器的縱絕緣水平。
