互感器工頻耐壓設備

根據《預規》要求：35kV變壓器的定期試驗電壓值按部分交換繞組電壓值，即72kV考慮，交接試驗電壓值按全換繞組考慮，即85kV。按上述計算公式，I＝UWCX＝72×103×314×7000×10-12＝158×10-3A，P＝100×103×158×10-3＝15.8kVA，選擇100kV原因是考慮到35kV系統的其他高壓設備也可使用。(電流和電壓互感器為72kV，少油斷路器為95kV，絕緣子為100kV，閥式避雷器為50kV，隔離開關為95kV)。
    按上述計算可選取YDJ-20kVA/100kV型試驗變壓器。

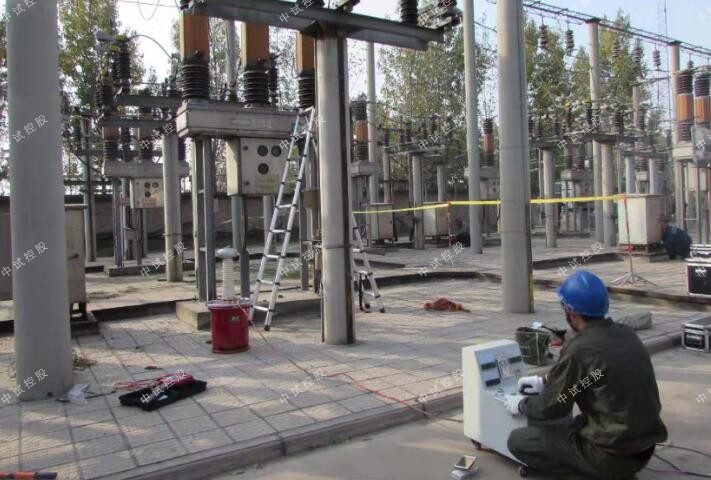

ZSYD(JZ)-15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)


高壓試驗變壓器參數：
容量：15KVA
輸入電壓：AC400V  50Hz
輸入電流：37.5A
輸出電壓：AC100KV AC140KV
輸出電流：AC:150mA   AC:107mA


控制臺參數：
容量:15KVA
輸入電壓:AC380V 50Hz
輸入電流:39.5A
輸出電壓:0～430V
輸出電流:0～37.5A

互感器工頻耐壓設備從波形圖分析故障性質

變壓器進行操作波試驗時，在示波圖上出現如圖4-9(a)所示波形，即電壓升至擊穿點后便突然下跌，隨之產生振蕩，而電流則同時突升。這種波形屬于永久性的主絕緣擊穿。
    對另一臺變壓器進行操作波試驗時，電壓波下降后又回升，形成馬鞍形，電流則發生突變和振蕩，此種波形屬于由于油的滅弧作用使故障點絕緣恢復。
    對一臺匝間短路變壓器進行試驗時，其電壓幅值由于匝電流去磁作用而降低，同時由于短路點損耗使電容放電加快，波尾部分電壓明顯下凹，而電流則基本不變，第二峰值提前出現(電阻損耗影響)

互感器工頻耐壓設備降壓放電
    每相試驗結束，應將調壓器降到零，并切斷電源，通過絕緣放電，將芯線先經約80kΩ/kV的限流電阻反復幾次對地放電直至無火花后，再直接接地放電。
    在改接線時，高壓出線端應始終接地，以防意外。再次試驗前，應注意解除出線端上的接地線。
    2.7 全部試驗完畢
    應將電纜對地短接，充分放電5～10min才能撤去才進行恢復工作。
    3、成套直流高壓試驗儀器
    3.1 直流高壓發生器的特點
    直流高壓發生器采用串級式中頻多倍壓電路產生高壓直流電，應用脈沖寬度調制技術（PWM），電壓調節的線性和穩定性得到了提高。由于采用了高頻率開關脈沖寬度調制，可以選用較小的電感、電容進行濾波，使濾波回路的時間常數減小，有利于自動調節回路的品質和輸出電壓波形的改善。

超低頻交流耐壓試驗
    工頻交流試驗由于試驗設備容量大而不適合現場試驗要求，變頻諧振試驗裝置試驗產生諧振的條件難以滿足，借鑒高壓XLPE電纜的交流耐壓試驗中采用 超低頻作為試驗電源的方法。超低頻高壓發生器 的工作頻率僅為工頻的1/500，理論上它的容量可以比工頻交流試驗降低500倍：
    I＝2πfCU×10-3＝2π×0.1×7.6161×320×10-3＝15.31A
    P＝2πfCU2×10-3＝2π×0.1×7.6161×3202×10-3＝490.02kVA
    所以YCVLF超低頻高壓發生器的容量遠比工頻交流耐壓的試驗設備小。使得試驗變壓器的重量可大大降低，按照100～200N/kVA計算，變壓器的重量達5～10噸，并不能很容易地移動到現場進行試驗。因此這種方法主要應用于中低壓電纜的試驗，由于電壓等級偏低，還不能用于110kV及以上的高壓電纜試驗。
