工頻耐壓試驗儀
    1.調壓器的情況
    當接通電源，合上電磁開關，接通調壓器后，調壓器便發出沉重的聲響，這可能是將220V的調壓器錯接到380V的電源上了，若此時電流出現異常讀數，則又可能是調壓器不在零位，并且其輸出側有短路或類似短路的情況，常見的是接地B忘記摘除。
    2.電壓表的情況
    (1)電壓表有指示。接通電源后，電壓表馬上就有指示，這說明調壓器不在零位，若電壓表指示甚大，且伴有聲響，則可能馬上嗅出味來。
    (2)電壓表無指示，接通電源后，調節調壓器，電壓表無指示，這可能是由于自耦變壓器碳刷接觸不良，或電壓表回路不通，若變壓器測量線卷(或變壓器輸入線圈)有斷線的地方所致。

工頻耐壓試驗儀串聯諧振試驗裝置適合各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗，這些試驗所需要的電壓等級都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差，因此可以考慮串聯諧振試驗裝置。

工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V(試驗電壓);高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量LS銅配制成各種不同的陰值)。

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是中試控股基本的試驗設備。用于對各種電器、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核的絕緣,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。


1,工頻耐壓試驗儀結構:

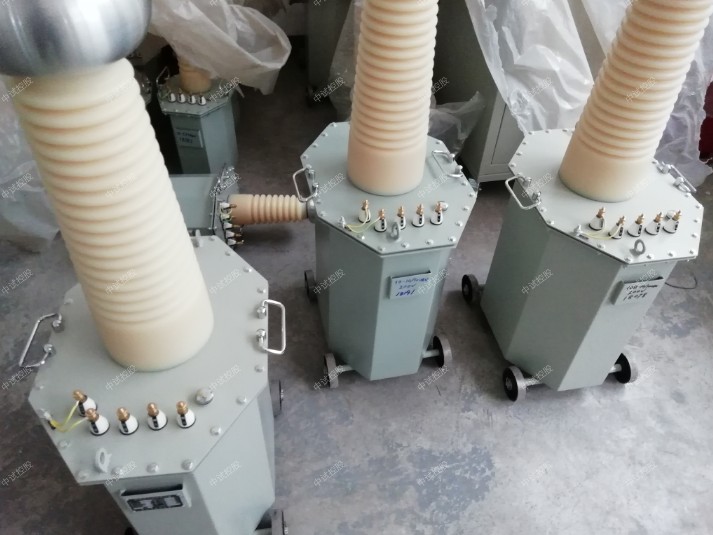

中試控股交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,試驗變壓器技術參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V
B,中試控股配套控制臺技術參數:
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A

     球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%-120%)球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

    在中試控股工頻耐壓試驗中，低壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗。試驗變壓器的漏抗必須存在著壓降。

    3.升壓過程中出現的情況
    (1)在升壓或持續試驗的過程中，出現限流電阻內部放電，這可能是由于管內沒有水或水不夠所致。有時出現管外表面閃絡，這可能是由于水阻過大、管子短或表面臟污所致。
    (2)在升壓過程中，電壓上升緩慢，而電流卻急劇上升，這可能是由于被試設備存在短路或類似短路的情況所致，也可能是被試設備容量過大或接近于諧振所致。
    (3)若隨著調壓器往上調節，電流下降，電壓基本不變但有下降趨勢，這可能是由于試驗負荷過大、電流容量不夠所致。在這種情況下，可改用大容量電源進行嘗試。
