工頻交流耐壓試驗器

試驗變壓器在交流耐壓試驗中,如何選擇保護電阻器

在交流耐壓試驗中，試驗變壓器的高壓輸出端應串接保護電阻器，用來降低試品閃絡或擊穿時變壓器高壓繞組出口端的過電壓，并能限制短路電流。

工頻交流耐壓試驗器該保護電阻值一般按0.1~0.5Ω/V選取，并應有足夠的熱容量和長度。其阻值不宜太大，否則會引起正常工作時回路產生較大的壓降和功耗。

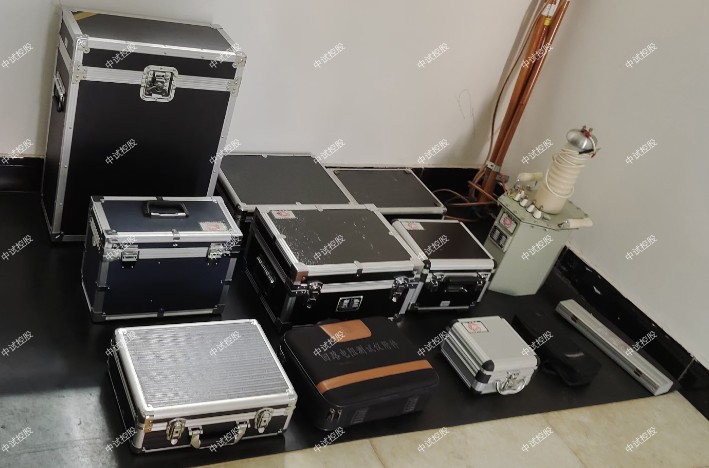

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
中試控股高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V  50Hz
輸入電流：15A
輸出電壓：AC：50KV    DC70KV
輸出電流：AC:100mA    DC:71.4mA


控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A

  保護電阻器可采用水電阻器或線繞電阻器，線繞電阻器應注意匝間絕緣的強度，防止匝間閃絡。保護電阻器的長度是這樣選擇的：當試品擊穿或閃絡時，保護電阻器應不發生沿面閃絡，它的長度應能耐受試驗電壓，并留有適當裕度。保護電阻器的長度可參照表選用。

  工頻高電壓的產生主要高壓試驗變壓器，試驗變壓器的工作原理和電力變壓器相間，經過電磁耦合將較低電壓升至所需高電壓，試驗變壓器電壓較高，容量相對較小，工作時問短，絕緣安全裕度較小，對輸出波形畸變率及局部放電有嚴格要求，試驗變壓器通常由調壓器供電，以輸出可調節的工頻高電壓。在進行試驗之前，應根據被試品的電容量及試a驗電壓，估算所需試驗變壓器的容量。由于體積和重拉的限制，單臺試驗變壓器額定電壓不宜太高，為獲得更高電壓，可將幾臺變壓器串聯，構成串聯試驗變壓器。

  與保護球隙串聯的保護電阻器，其電阻值通常取為1Ω/V，電阻器長度也按表選取

耐壓測試（ Withstanding Voltage Test ）又稱作高壓測試（ Hipot Test ）或介電強度測試（ Dielectric Test ），可能是大家熟悉和在流程安全測試中用的多。交流耐壓｛試驗變壓器，變頻串聯諧振,超低頻高壓發生器｝
它用來檢測經常發生的瞬態高壓下的絕緣能力是否合格。它在一定時間內高壓到被測試設備以確保設備的絕緣性能足夠強。直流耐壓｛直流高壓發生器｝

工頻交流耐壓試驗器什么是工頻交流耐壓試驗？

  中試控股工頻交流耐壓試驗，檢驗電氣設備絕緣耐受工頻電壓作用能力的試驗。對220kv及以下電氣設備也用它來檢驗絕緣耐受操作過電壓，暫時過電壓的能力。試驗時，按規定將被試品接入試驗回路，逐步升高電壓至標準規定的額定工頻耐受電壓值，保持1 min，然后迅速、均勻地降壓到零，在規定的時間內，被試品絕緣未發生擊穿穿或表面閃絡，則認為通過了該項試驗。中試控股工頻交流試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣缺陷，尤其對局部缺陷更為有效，其缺點是可能在耐壓試驗時給絕緣帶來一定損傷，所以應在絕緣電阻、介質損耗因數等項目試驗合格后，才可進行工頻交流耐壓試驗。

測試電壓，大部分的安全標準允許在耐壓測試中使用交流或直流電壓。若使用交流測試電壓，當達到電壓峰值時，無論是正極性還是負極性峰值時，待測絕緣體都承受壓力。因此，如果決定選擇使用直流電壓測試，就必須確保直流測試電壓是交流測試電壓的 倍，這樣直流電壓才可以與交流電壓峰值等值。例如： 1500V 交流電壓，對于直流電壓若要產生相同數量的電應力必須為 1500 × 1.414 即 2121V 直流電壓。
