全自動工頻耐壓試驗裝置

由于變頻串聯諧振裝置的試驗頻率隨不同電容量的被試品而變化

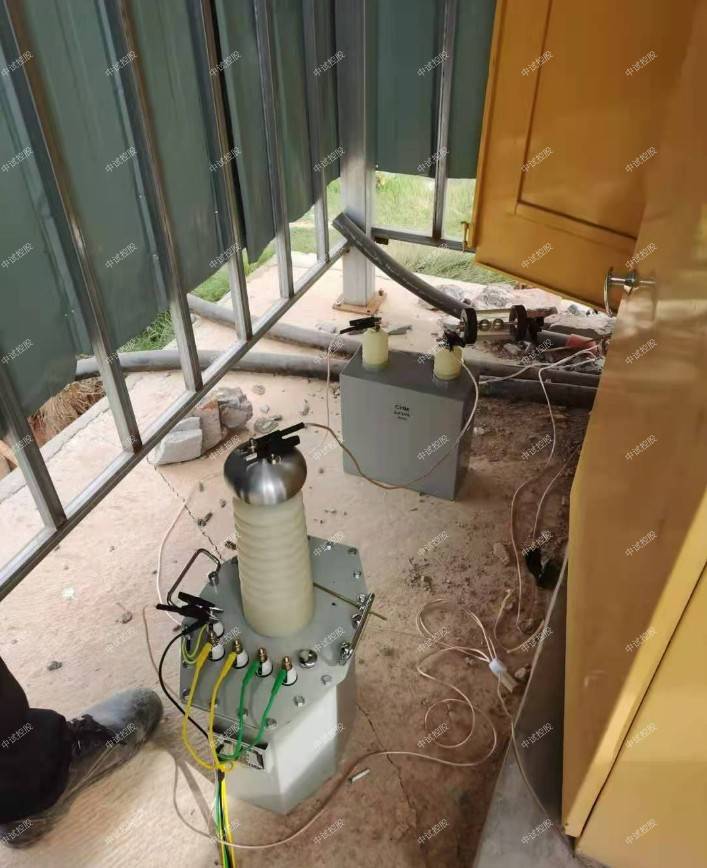

ZSYD(JZ)-20KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：

容量：20KVA

輸入電壓：AC400V 50Hz

輸入電流：50A

輸出電壓：AC50KV DC 70kV

輸出電流：AC400mA DC200mA

尺寸:285mm X 440mm X 820mm

重量：95KG

控制臺參數：

容量:20KVA

輸入電壓:AC380V 50Hz

輸入電流:52.6A

輸出電壓:0～430V

輸出電流:0～50A

尺寸:350mm X 410mm X 830mm

重量：67KG

中試控股串聯諧振裝置在實際使用時，試驗回路調諧必須在很低的勵磁電壓下進行，調節電抗器電感或改變電源頻率，使被試品端的電壓達到最大，此時，回路達到諧振狀態，再按規定的升壓速度升高勵磁電壓，使高壓側達到試驗電壓。

全自動工頻耐壓試驗裝置交流耐壓試驗用的設備通常有試驗變壓器、調壓設備、過流保護裝置、電壓測量裝置、保護球間隙、保護電阻及控制裝置等，其中關鍵設備為試驗變壓器、調壓設備、保護電阻及電壓測量裝置。

1、試驗變壓器

在選用試驗變壓器時，主要應考慮下面兩點：

(1) 電壓：根據被試品的試驗電壓，選用具有合適電壓的試驗變壓器。試驗電壓較高時，可采用多級串接式試驗變壓器。要檢查試驗變壓器所需低壓側電壓是否與現場電源電壓、調壓器相配 。

(2) 電流：電流按式(1)計算：

I=ωCxU (1)

式中：

I——試驗變壓器高壓側應輸出的電流，mA；

ω——角頻率(2π?)；

Cx——被試品電容量，μF；

U——試驗電壓，kV。

其中Cx可從測量被試品的電容量/tanδ中得到或參考表1-1選取。

相應求出試驗所需電源容量P(kVA)：

P=ωCxU2×10-3 (2)

試驗時，按P值選擇試驗變壓器容量，一般不得超載運行。對采用電壓互感器作試驗電源時，容許在3min內超負荷3.5～5倍。

分級絕緣變壓器的感應耐壓試驗

全自動工頻耐壓試驗裝置感應耐壓試驗時要分析結構，比較不同的接線方式，選用適當的分接位置，計算出線端相間及對地的試驗電壓，選用滿足試驗電壓的接線。一般要借助變壓器或非被試相線圈支撐，對三相變壓器往往要輪換三次，才能完成一臺變壓器的感應耐壓試驗。

根據調節方式的不同，中試控股串聯諧振裝置分為工頻串聯諧振裝置（帶可調電抗器，或帶固定電抗器和調諧用電容器組，工作頻率50Hz）和變頻串聯諧振裝置（帶固定電抗器，工作頻率一般10Hz～300Hz）兩大類。

中試控股工頻串聯諧振裝置所用電抗器的電感量能夠連續可調，當試驗電壓較高時，可以做成幾個電抗器串聯使用。

變頻串聯諧振裝置變頻串聯諧振裝置依靠大功率變頻電源調節電源頻率，使回路達到諧振，所用電抗器的電感量是固定的（不可調）。試驗頻率隨被試品電容量不同而改變。
