無局放試驗變壓器

如何對變壓器的交流耐壓試驗結果進行分析判斷和處理

(1)試驗中，表計指示不跳動，被試變壓器無放電聲，持續加壓1min后認為交流耐壓試驗合格。

(2)對于35kv以上的變壓器．當電壓升到規定的試驗電壓后，若油箱內有輕微局部放電聲(如吱吱聲)但指示表計沒有變化，則應將電壓下降后再次升壓復試，若復試中放電聲消失，則認為試驗正常；若復試中仍有放電聲，則應停止試驗。

(3)在交流耐壓試驗中，電流表指針突然上升或下降，并且被試品有放電響聲或者保護間隙放電)則說明被試變壓器有問題。應查明原因。

無局放試驗變壓器將試驗設備的高壓輸出端短接，同店檢查過電流繼電器是否動作，或是否發出信號。

將被試電器的所有開關均置于接通狀態。

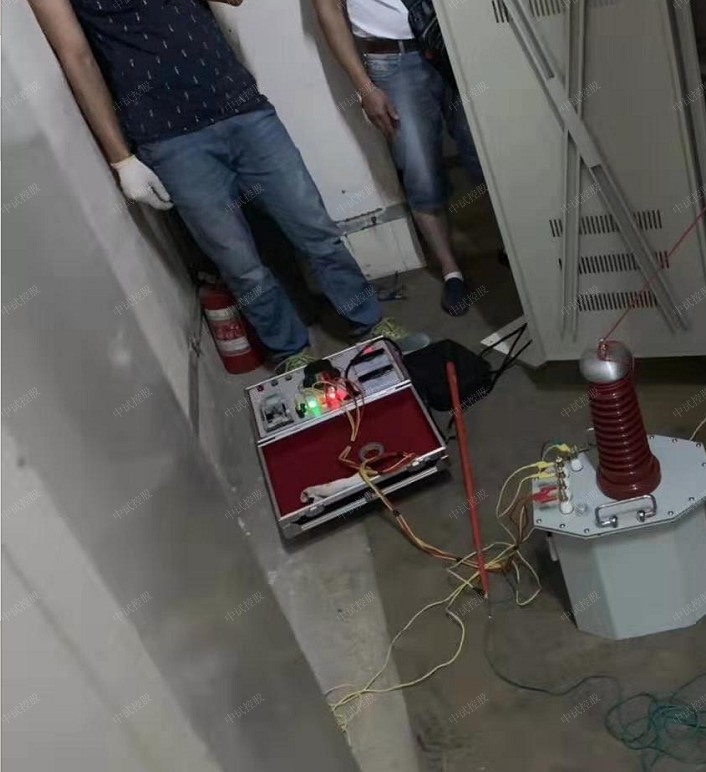

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
中試控股高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V  50Hz
輸入電流：15A
輸出電壓：AC：50KV    DC70KV
輸出電流：AC:100mA    DC:71.4mA


中試控股控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A

(4)在交流耐壓試驗中，若油箱內有明顯的放電現象，試驗表計有明顯變化或有瓦斯氣體排出等現象，則應立即停止試驗，對變壓器進行吊芯檢查(或檢修)，待消除放電原因后，再行試驗。

在試驗中應嚴格按照下列步驟進行操作，這樣既可以保證試驗結果的正確判定，又可以保障安全。

檢查試驗環境有無不安全因素存在。若沒有，則將應耐壓試驗設備開機預熱5min。

檢查試驗設備是否置于試驗所需的電壓檔位，其整定泄漏電流值是否符合要求。

(5)無局放試驗變壓器幾種故障判斷如下：

1)油隙放電。在加壓過程中，被試變壓器內部放電，發出很象J屬撞擊油箱的聲音，電流指示突變。這種現象一般是由于油隙距離不夠或電場畸變，而導致油隙貫穿性所致。重復試驗時，由于油隙抗電強度恢復，其放電電壓不會明顯下降：若放電電壓比第一次降低，則是固體絕緣擊穿。

2)油中氣體間隙放電。試驗時．放電聲一次比一次小，儀表擺動不大，重復試驗放電又消失。這種現象是油氣體間隙放電，氣泡不斷逸出所致。

3)帶懸浮電位的J屬件放電。在加壓過程中，被試變壓器內部如有象炒豆般的放電聲，而電流指示叉很穩定，這可能是帶懸浮電位的J屬件對地放電(如鐵芯接地不良等)所致。

將試驗設備的測試夾分別接在規定測試的部分（對主電路進行試驗時，應將不與主電路連接的控制和輔助電路接至J屬支架上；對控制和輔助電路進行試驗時，應將主電路接至J屬支架上。）

4)固體絕緣爬電。若出現哧哧的放電聲，電流表指示突增，這是由于內部固體絕緣(多數是絕緣角環紙板)爬電或繞組端部對鐵軛爬電，再重復試驗時放電電壓就會明顯下降。

5)外部試驗回路放電。試驗時，被試變壓器外部試驗回路的絕緣被jc，將發生明顯響聲和火花，這是可觀察到的。此外，空氣中有輕微的電暈或瓷件表面有輕微的樹枝狀放電，這是正常現象。
