電纜耐壓試驗設備

CIS的現場耐壓可采用交流電壓、振蕩操作沖擊電壓和振蕩雷電沖擊電壓等試驗裝置進行。交流耐壓試驗是GIS現場耐壓試驗常見的方法，它能夠有效地檢查內部導電微粒的存在等。。。。。

1被試品要求

GIS應完全安裝好，SF6氣體充氣到額定密度，已完成主回路電阻測量、各元件試驗以及SF6氣體微水含量和檢漏試驗。所有電流互感器二次繞組短路接地，電壓互感器二次繞組開路并接地。

電纜耐壓試驗設備交流耐壓試驗前，應將下列設備與GIS隔離開來：

(1)高壓電纜和架空線；

(2)中試控股電力變壓器和大多數電磁式電壓互感器（若采用調頻式串聯諧振耐壓試驗裝置，試驗回路經頻率計算不會引起磁飽和，且耐壓標準一樣，也可以與主回路一起做耐壓）；

(3)避雷器和保護火花間隙。

二次回路是高壓設備的保護、控制、測量及光聲信號以及連接的總稱。回路通電和耐壓試驗是二次設備的兩種檢驗方式。由于二次回路接線錯蹤復雜，進行試驗應注意以下幾個方面。
（1）試驗之前，核對圖紙和接線，確認所試回路與運行回路已無牽連，不會發生串電，應該斷開的各連線接點均已斷開或已采取措施。
（2）試驗之前，應通知值班負責人和有關人員，停止被試回路上的其它工作，中試控股并對可能進入試驗范圍的各側門道派人現場看
（3）進行二次回路試驗若需拆除互感器的保安接地點、二次工作接地和其它連線時，應逐一記錄清楚，以防工作完畢恢復時發生遺漏、錯接而造成二次設備性能改變以及出現隱蔽性
（4）電壓互感器二次回路通電試驗應先檢查一、二次刀閘、熔斷器確已斷開，避免反充電或使其它回路設備帶電釀成問題

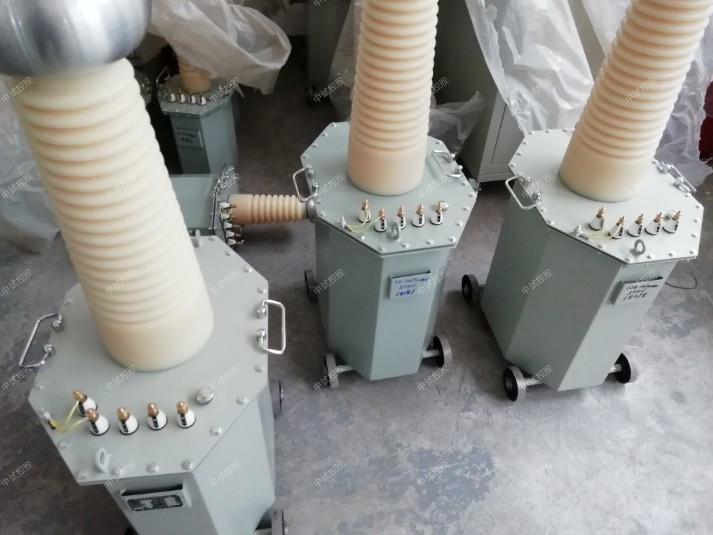

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

中試控股高壓試驗變壓器參數：
容量：30KVA
輸入電壓：AC400V  50Hz
輸入電流：75A
輸出電壓：AC50KV
輸出電流：AC600mA

中試控股控制臺參數：
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0～430V
輸出電流:0～70A

GIS的每一新安裝部分都應進行耐壓試驗，同時，對部分進行耐壓時，相鄰設備原有部分應斷電并接地。

沖擊耐壓試驗結果的判定標準對于沖擊電壓試驗，根據試品絕緣性質不同可分為兩類。一類是耐受電壓試驗，試驗對象為非自恢復絕緣和既有自恢復絕緣也有非自恢復絕緣的試品。另一類放電試驗，試驗對象為自恢復絕緣的試品。

沖擊電壓發生器是一種生脈沖波的高電壓發生裝置，可用于各類電氣設備的沖擊耐壓試驗。

對變壓器進行感應耐壓試驗，一般有兩個方法：一是檢查全絕緣變壓器的縱絕緣（繞組層間、匝間及段間）；二是檢查分級絕緣變壓器主絕緣和縱絕緣（主絕緣指的是繞組對地、相間及不同電壓等級繞組間的絕緣）。

但是電力系統運行調試單位一般不配備正弦波的變頻電源，而是利用現場設備組合而成。那么如何組合這些設備，試驗中的倍頻電源，一直困擾試驗人員的一大問題。

電纜耐壓試驗設備這樣高頻率的電源有以下幾種方法

(1)高頻發電機組。它由一個電動機拖動一個高頻的周期發電機所組成。發電機組的調壓是通過改變勵磁機的勵磁變阻器，用勵磁機來調節對發電機轉子的勵磁，從而達到發電機的定子輸出電壓平滑可調性

(2)繞線式異步電動機反拖取得兩倍頻的試驗電源。這種方法稱為反拖法。它實際上是將繞線式異步電動機作為異步變頻機應用的一個例子。

(3)用三相繞組接成開口三角形取得三倍頻試驗電源。這是現場進行感應耐壓試驗較易實現的一種方法。它們可以是3臺單相變壓器組合而成，也有采用五柱式變壓器作為專用三倍頻電源的。

(4)可控硅變頻調壓逆變電源。應用可控硅逆變技術來產生高頻作為感應耐壓試驗電源，具有顯著優點。如重量輕、可利用380V低壓交流電源、裝置兼有調壓作用、節省大量調壓設備。因此是一種有希望的倍頻感應耐壓試驗的電源裝置。
