超輕型試驗變壓器

10kV電纜直流耐壓試驗的電壓是40kV。

電纜直流耐壓試驗為額定電壓4倍，時間是1分鐘。交流工頻耐壓試驗屬于試驗，電壓為額定電壓的2.5倍，時間為1分鐘。

6/10耐壓25kv，8.7/10耐壓37kv

超輕型試驗變壓器和8.7是電纜導體和屏蔽層之間設計的電壓。

1、耐壓測試(puncture test)是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。分工頻耐壓試驗和直流耐壓試驗兩種。

2、工頻耐壓試驗其試驗電壓為被試設備額定電壓的一倍多至數倍，不低于1000V。其加壓時間：對于以瓷和液體為主要絕緣的設備為1分鐘，對于以有機固體為主要絕緣的設備為5分鐘，對于電壓互感器為3分鐘，對于油浸電力電纜為10分鐘。

3、直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流—電壓特性曲線。

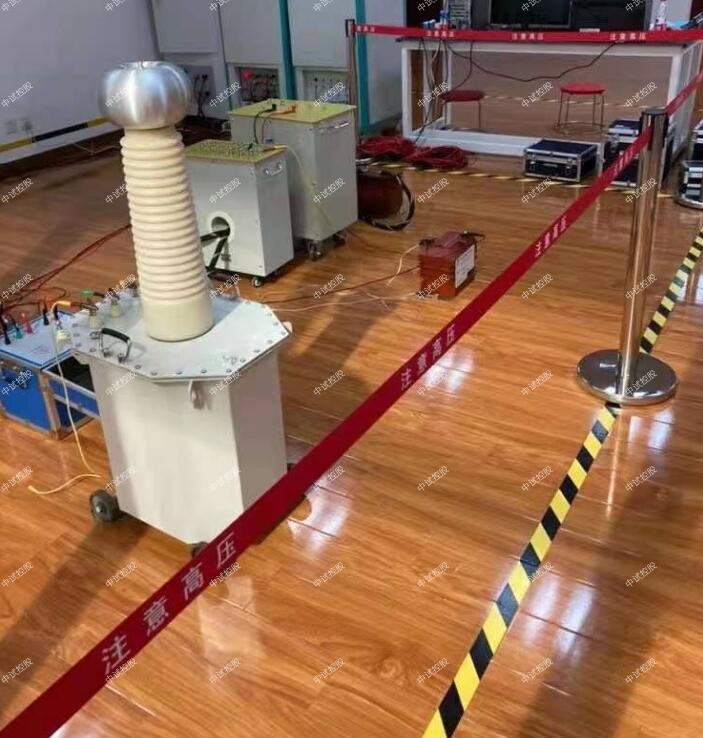

 ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V  50Hz
輸入電流：15A
輸出電壓：AC：50KV    DC70KV
輸出電流：AC:100mA    DC:71.4mA


控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A

超輕型試驗變壓器對于細而短的電纜,由于其對地電容量較小, 可分相直接用工頻交流耐壓試驗對其絕緣進行考核; 而對于粗而長的電纜, 由于其對地電容量較大, 為了減少試驗電源的容量, 現場宜采用諧振交流耐壓試驗對其進行絕緣試驗。因此, 工頻耐壓試驗和諧振耐壓試驗是現場為常用的2 種試驗方法。當采用諧振耐壓方式時, 中試控股《電力設備交接、預防性試驗規程》使用30-75HZ近似工頻對橡塑絕緣電纜進行耐壓試驗。

  發電機交流耐壓試驗裝置(工頻調感)如何找到諧振點：
        1.合閘主電源，按“升壓”按鈕，一般升壓到30V,即升壓到電抗器上獲得幾百伏電壓
        2.調節間隙，一般試驗前鐵芯為下線位零間隙位置，通過增加或減小鐵芯間隙來找到諧振點。
        3.即在調間隙過程中，高壓電壓大時，此時鐵芯所處位置即為諧振點位置，此時調諧完畢。
        4.即可升壓，升壓到試驗電壓值時，會自動耐壓計時，到達設定耐壓時間，設備自動降壓到零。
        5.斷開主電源。
        6.試驗時，有關人員應加強對被試設備，一旦出現異常現象，應將調壓器迅速降壓，并同時斷開電源。

   中試控股電力三倍頻電源發生器的試驗方法：
        1.三倍頻電源發生器分單體式和分體式兩種，單體式將三倍頻部分和控制部分整合在一起，如果要求三倍頻額定容量較大則設計為分體式結構。
        2.將試驗所需的三倍頻、控制箱（控制臺）、互感器按示意圖所示的方法連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。
        3.接通電源，合上空開，將調壓器的手輪旋至零位處，零位開關合上，此時電源指示燈及零位指示燈亮。按下啟動按鈕，接觸器吸合，同時工作指示燈亮，并發出聲光。
        4.順時針緩慢均勻旋轉調壓器的手輪，并密切注視儀表，當升到所需電壓值時、應停止旋轉，按下計時按鈕，耐壓時間到即發出聲光，及時反向旋轉手輪，直到調壓器回到零位上。
        5.試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，零位指示燈亮，此時調壓器斷電。
        6.三倍頻電源發生器設有過流保護，按額定輸出電源80%整定，于小負載時，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。
        7.三倍頻電源發生器帶有多抽頭的電抗器，當三倍頻發生器帶JCCI類型高壓串級式電壓互感器負載時，其電流由感性為容性，功率因素很低，因此，可在被試驗的高壓互感器某一繞組上接入可調的電抗器進行電流補償來提高整個試驗回路的功率因素。
