全自動交流耐壓試驗裝置

串聯諧振試驗裝置常見故障

1、串聯諧振試驗裝置閃絡現象

當在氣體或液體電介質中沿固體絕緣表面發生放電現象，中試控股稱之為閃絡。閃絡現象是指固體絕緣體周圍的氣體或液體電介質被擊穿時，擊穿電壓沿固體絕緣子 表面放電的現象。閃絡現象其放電時的電壓稱為閃絡電壓。絕緣體發生閃絡后，電極間的電壓迅中試控股速下降到零或接近于零，閃絡通道中的火花或電弧使絕緣表面局部過 熱造成炭化，損壞表面絕緣。

全自動交流耐壓試驗裝置常見的是沿氣體與固體電介質交界面發生的閃絡。

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V  50Hz
輸入電流：15A
輸出電壓：AC：50KV    DC70KV
輸出電流：AC:100mA    DC:71.4mA


控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A

串聯諧振試驗裝置放電現象

放電現象是一個比較籠統的概念，一般是指在電場作用下，絕緣材料由絕緣狀態變?yōu)閷щ姞顟B(tài)的躍變現象。中試控股這種躍變現象可能呈“貫通狀”發生在電極間，中試控股此時電極間的電壓迅速下降到甚低至或接近零值稱其為放電;躍變現象也可能發生在電極間的局部區域，使其中的絕緣材 料局部被短接，其余部分仍有良好的絕緣性能，電極間電壓中試控股仍能維持一定的數值稱為局部放電。

根據個條件可用近似公式估算高壓試驗變壓器容量：

            （3-1）

         其中： P——試驗變壓器容量，kVA

                       f——試驗頻率，Hz

                      c——試樣絕緣幾何容量，

      如果按式（3-1），低壓變壓器耐壓試驗變壓器容量一般選用0.5kVA以上是可行的，但由于變壓器容量與其短路阻抗有關，變壓器短路阻抗必須足夠小，以保證在可能小試驗電壓下被試變壓器擊穿時電流輸出不小于0.，該電流值是IEC規定的。此電流實際上也就是變壓器輸出時高壓繞組的短路電流，一般 ％取5 10之間。因此變壓器容量可用式（3-2）表示。

           （3-2）

         其中：S——變壓器容量，kVA

                     Umax——變壓器輸出高試驗電壓，kV

                     Umin——變壓器輸出小低試驗電壓，kV

                      I——試樣擊穿時變壓器必須輸出的電流， 規定

        ——變壓器短路阻抗百分值，在5 10之間。

全自動交流耐壓試驗裝置串聯諧振交流耐壓操作說明

1.1 電纜試驗操作：

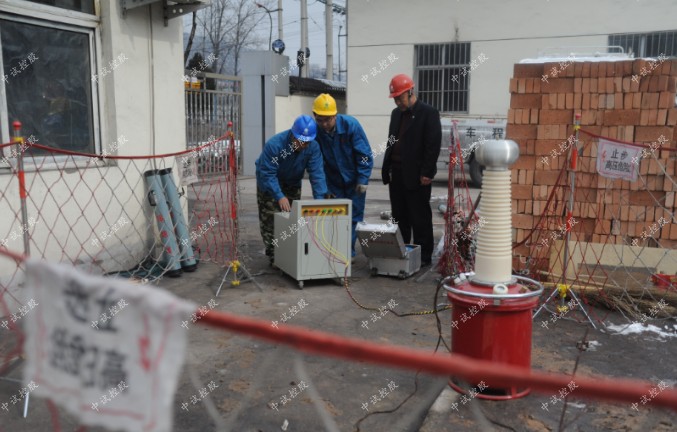

1.1.1 現場接線示意圖：

1.1.2 勵磁變壓器接線注意事項：

用于 10KV 電纜的耐壓裝置，勵磁變壓器一般接低端；

2. 用于 10KV 和 35KV 電纜的耐壓裝置，10KV 電纜耐壓勵磁變壓器接低端，35KV 電纜耐壓勵磁變壓器接較高端；

3. 用于 10KV 、35KV 和 110KV 電纜的耐壓裝置：10KV、35KV 電纜耐壓勵磁變壓器接低端，中試控股110KV 電纜耐壓勵磁變壓器接高端；1.1.3 電抗器及電容器分壓器接線注意事項：對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。
