交流耐壓試驗機

交流高壓串聯諧振試驗裝置是用調諧電感與負荷電容使之產生工頻串聯諧振，以工頻試驗電壓的串聯諧振試驗裝置。串聯諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。

110kV電纜耐壓試驗裝置用途

中試控股110kV電纜耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流。

110kV電纜耐壓試驗裝置采用了的SPWM數字式波形發生芯片，頻率分辨率16位，在20 ～300Hz時頻率細度可達0.1Hz。

交流耐壓試驗機勵磁變壓器的作用：將變頻電源輸出的電壓升到合適的試驗電壓。

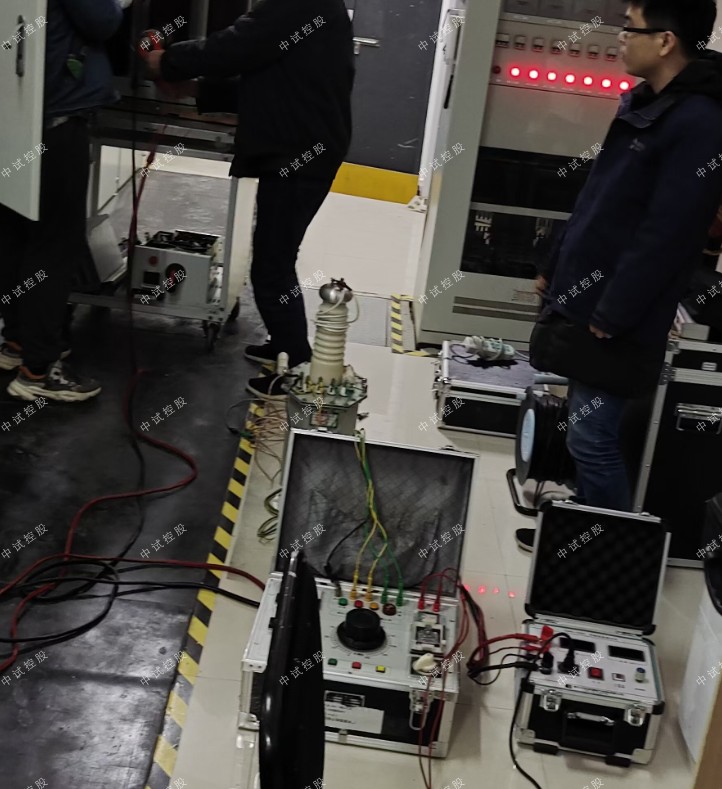

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)


中試控股高壓試驗變壓器參數：
容量：30KVA
輸入電壓：AC400V  50Hz
輸入電流：75A
輸出電壓：AC50KV
輸出電流：AC600mA

控制臺參數：
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0～430V
輸出電流:0～70A

低壓變壓器耐壓試驗中，在試驗電壓作用下，變壓器絕緣介質中的電場強度達到某一臨界值時，其絕緣性能開始喪失，泄漏電流劇增，當達到耐壓設備高壓側過電流繼電器預先規定的電流值時，繼電器動作，切斷高壓輸出。耐壓試驗一般均以繼電器動作與否來判定是否擊穿，因此過電流繼電器的電流整定直接關系到對試品能否正確評判，一般低壓電器相關標準明確規定100mA為高壓側過電流繼電器的整定值。

交流耐壓試驗機串聯諧振交流耐壓操作說明

1.1 電纜試驗操作：

1.1.1 現場接線示意圖：

1.1.2 勵磁變壓器接線注意事項：

用于 10KV 電纜的耐壓裝置，勵磁變壓器一般接低端；

2. 用于 10KV 和 35KV 電纜的耐壓裝置，10KV 電纜耐壓勵磁變壓器接低端，35KV 電纜耐壓勵磁變壓器接較高端；

3. 用于 10KV 、35KV 和 110KV 電纜的耐壓裝置：10KV、35KV 電纜耐壓勵磁變壓器接低端，中試控股110KV 電纜耐壓勵磁變壓器接高端；1.1.3 電抗器及電容器分壓器接線注意事項：對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。

1)電力變壓器：電壓等級(如10/35/110/220kV規格等);大容量;試驗性質(中性點耐壓或全絕緣耐壓);單相對地電容量;

2)電力電纜：電壓等級(如10/35/110kV規格等);大長度;截面積;

3)發電機、電動機：電壓等級(電壓或稱工作電壓);試驗電壓(高耐壓值);單相對地電容量范圍(如0.2-0.55uF等);

4)GIS：電壓等級(或稱工作電壓);試驗電壓(高耐壓值);間隔數量;。

5)開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級(或稱工作電壓);試驗電壓(高耐壓值)。

6)CVT校驗：電壓等級(或稱工作電壓，如35/110/220規格等);試驗電壓(高耐壓值);電容量范圍(如0.005-0.02uF)。
