工頻試驗變壓器

避雷器工頻放電電壓試驗,應符合下列規定:

1工頻放電電壓,應符合技術條件的規定;

2工頻放電電壓試驗時,放電后應快速切除電源,切斷電源時間不應大于0.5s,過過流保護動作電流應控制在0.2A~0.7A之間。

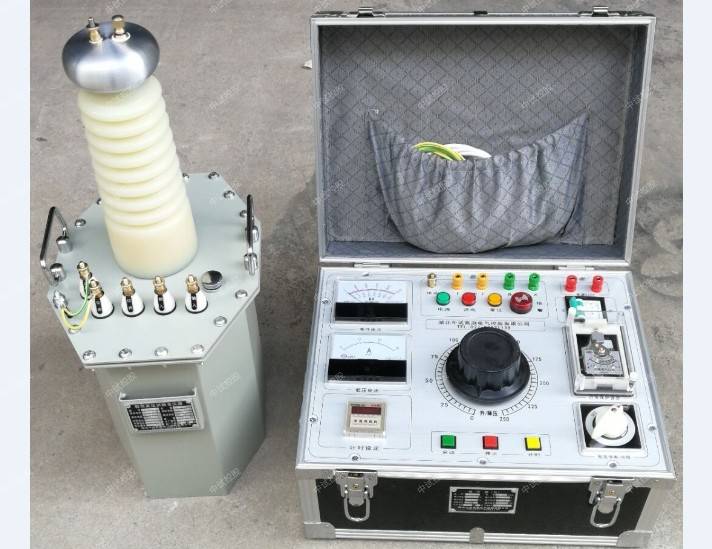

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：

容量：30KVA

輸入電壓：AC400V 50Hz

輸入電流：75A

輸出電壓：AC50KV

輸出電流：AC600mA

控制臺參數：

容量:30KVA

輸入電壓:AC380V 50Hz

輸入電流:78A

輸出電壓:0～430V

輸出電流:0～70A

工頻試驗變壓器被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法

絕緣耐受工頻電壓作用能力的試驗。試驗時，按規定將被試品接入試驗回路，逐步升高電壓至標準規定的額定工頻耐受電壓值，保持1min，然后迅速、均勻地降壓到零。在規定的時間內，被試品絕緣未發生擊穿或表面閃絡，則認為通過了該項試驗。工頻交流耐壓試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣，尤其對局部更為有效所以應在絕緣電阻、介質損耗因數等項目試驗合格后，才可進行工頻交流耐壓試驗。

簡單的分級套管 100–1000PF

中試控股電壓互感器 200–500PF

中試控股電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF

高壓電力電纜和油浸紙絕緣 250–300PF/m

氣體絕緣 -60PF/m

封閉變電站，SF6氣體絕緣 100–10000PF

工頻試驗變壓器對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考

工頻交流耐壓試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣，尤其對局部更為有效，其缺點是可能在耐壓試驗時給絕緣帶來一定損傷，所以應在絕緣電阻、介質損耗因數等項目試驗合格后，才可進行工頻交流耐壓試驗。

Vn = 50–100KV K=4 Vn = 150–300KV K=3 Vn > 300KV K=2

該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

工頻直流高壓發生器操作前準備

將工頻直流高壓發生器控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地。
