高壓絕緣耐壓試驗儀10KV/35KV

二倍頻電源機組

用線繞式轉子的異步電動機，在轉子（或定子）中通入三相交流電，由另一臺異步電動機拖動，使機械轉速與旋轉磁場同相相加，在定子（或轉子）上感應出頻率提高的正弦交流電。交流磁場用二相調壓器調整。用中頻發電機組是用一臺電動機拖動一臺中頻同步發電機，通過改變發電機勵磁回路中勵磁變阻器的阻值，使勵磁機改變對發電機轉子的勵磁，從而使發電機的定子輸出平滑可調的電壓。

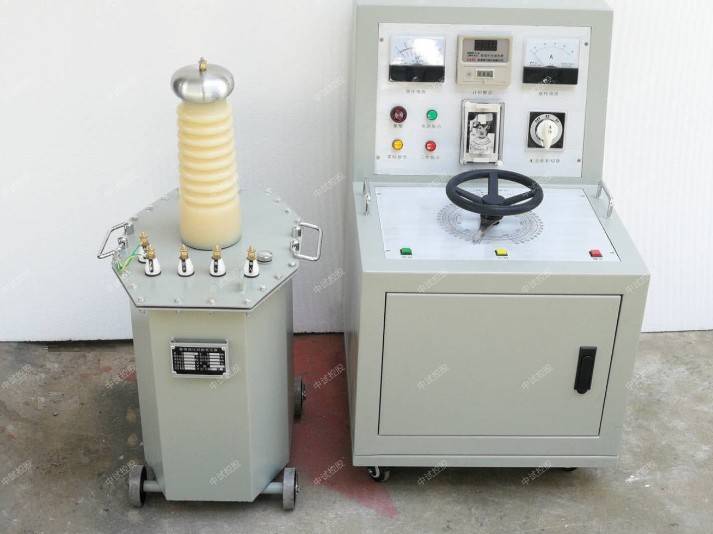

ZSYD(JZ)-15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：

容量：15KVA

輸入電壓：AC400V 50Hz

輸入電流：37.5A

輸出電壓：AC100KV AC140KV

輸出電流：AC:150mA AC:107mA

控制臺參數：

容量:15KVA

輸入電壓:AC380V 50Hz

輸入電流:39.5A

輸出電壓:0～430V

輸出電流:0～37.5A

三倍頻電源裝置

高壓絕緣耐壓試驗儀10KV/35KV三倍頻電源裝置由三臺單相變壓器組成，其一次繞組接成星形，二次繞組連接成開口三角形，而產生三倍頻的電壓。

常見被試品的電容量

被試品

電容量（pF）

絕緣子

100以下

高壓套管

150～1200

電流互感器

150～1200

電磁式電壓互感器

10～100

電容式電壓互感器

5000～20000

高壓斷路器

50～800

電力變壓器1MVA/100MVA

3000/25000

架空導線(每米)

8～10

全封閉組合電器母線部分(每米)

30～50

電力電纜(每米)

50～400

中試控股試驗電壓測量的一般要求

高壓絕緣耐壓試驗儀10KV/35KV試驗電壓的測量采用經校驗合格的測量裝置。外施耐壓試驗時，試驗電壓一般應在被試品兩端測量。對一些小電容被試品如絕緣子、單獨的開關設備、絕緣工具等的交流耐壓試驗可在試驗變壓器低壓側測量，并根據變比進行換算。

應測量試驗電壓峰值，除以√2作為試驗電壓值。測量試驗電壓的峰值與方均根（有效）值之比，此比值在√2±0.07的范圍內，則可認為試驗結果不受波形畸變的影響。

中試控股測量系統的技術要求見DL／T 1015-2006《現場直流和交流耐壓試驗電壓測量系統的使用導則》。

電纜耐壓試驗設備-直流高壓發生器出現故障了怎么辦？

高頻直流高壓發生器故障的檢查與處理

1．電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。

2．若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。

(1)故障顯示“回零”燈亮沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。

(2)故障顯示“其它”燈亮有兩種現象：接地保護；斷線保護。
