10KV/35KV變壓器試驗儀

交流耐壓試驗是通過施加工頻高電壓用于檢查電氣設備絕緣性能，在電力系統中交流耐壓試驗的項目比較常見，那么為什么不采用直流電壓測量，下面，我們簡單說一下采用交流耐壓的意義是什么！

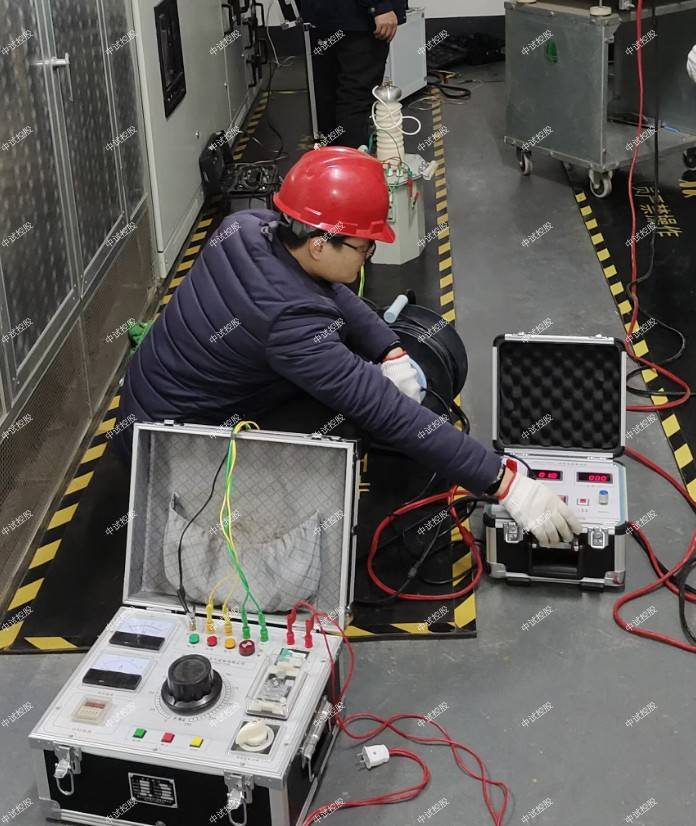

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是中試控股基本的試驗設備。用于對各種電器，電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。

1,結構:

交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。

2,工作原理:

用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。

3,技術參數:

A,中試控股試驗變壓器技術參數：

容量50KVA

輸入電壓：AC400V

輸入電流：125A

輸出電壓：150KV

輸出電流：0.5A

儀表電壓：100V

B,配套控制臺技術參數:

容量50KVA

輸入電壓：兩相AC380V+N

輸入電流：131A

輸出電壓：單相AC0-430V

輸出電流：125A

交流耐壓時進行局放測試的優點

1. 10KV/35KV變壓器試驗儀在進行電纜耐壓試驗過程中同時進行局放測試，由于電纜耐壓試驗電源采用異頻電源，工頻信號在試驗電源的相位圖譜上不具有相關性，只有試驗系統內部的局放信號可能在試驗電源的相位圖譜上具有相關性，利用這一點可有效排除運行設備產生的干擾信號。試驗裝置自身的局放信號是晶閘管的開通關閉造成，一般集中在特定相位，這類干擾在一定程度上可通過“開相位窗”予以排除。

2. 高電壓狀態下局放測試的靈敏度高，高壓電纜交流耐壓時所施加的電壓為2U0，利于將電纜內部的缺陷檢。

(a)對于在1U0下不產生局放信號的缺陷，在2U0下激發下產生局放，缺陷才可能被發現。

(b)10KV/35KV變壓器試驗儀對于同樣的電纜缺陷，電壓越高，產生的局放信號越大，檢出的靈敏度越高。

為什么不采用直流耐壓

中試控股交流電壓與直流電壓相比交流試驗的電壓、波形、頻率和被試品絕緣內部的電場狀態與實際運行情況相符，且試驗電壓高于內過電壓的數值，因此，能夠有效的發現電氣設備的主絕緣缺陷，尤其對定子繞組槽部的絕緣缺陷，比直流耐壓更有用。

中試控股電容器內部的某些絕緣弱點或極板邊緣電場集中的部位均可能產生局部放電，持續的局部放電對電容器絕緣是有害的，因此標準規定電力電容器在試驗電壓下的局部放電量不得超過100 pC［1］。

加壓時電容器元件中的油隙特別是氣隙［2］中的場強常比固體介質的高，但其擊穿場強卻較低，所以往往先發生局部放電。但是同樣的復合絕緣，在直流電壓作用下局部放電則會大大減弱。其基本原理如圖1所示。氣隙發生局部放電后產生的正、負離子形成反向電場E′，使氣隙中的合成場強下降，使局部放電甚至熄滅。而交流電壓則不然，只要外加試驗電壓高于局放起始電壓，每半周內至少會發生兩次局部放電。因此交流耐壓檢出絕緣缺陷遠比直流耐壓敏感。
