首頁 > 新聞中心 > 高壓技術<

高壓技術
10KV/35KV小型試驗變壓器
時間:2021-06-24

10KV/35KV小型試驗變壓器

10kv電纜交流耐壓試驗怎么做?需要用到那些儀器

變頻串聯諧振、高壓無線核相器:這個型號適合作業、10kV可調高壓數字兆歐表采用這3個儀器就可以做了

先電纜相位的檢查,對電纜線路的兩端相位進行檢查,檢查結果表示電纜兩端相位與電網相位相符合。

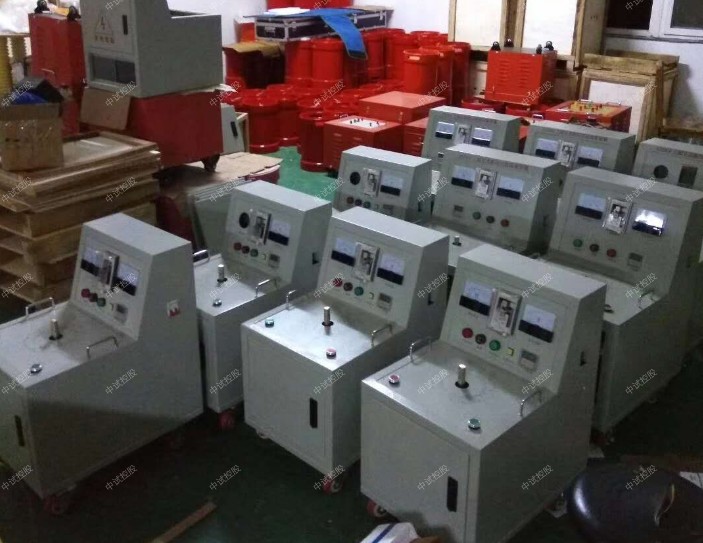

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數:
高壓試驗變壓器參數:
容量:3KVA
輸入電壓:AC200V  50Hz
輸入電流:15A
輸出電壓:AC:50KV    DC70KV
輸出電流:AC:100mA    DC:71.4mA


控制箱參數:
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0~250V
輸出電流:0~15A




然后用兆歐表對多芯電纜的每一芯線及外皮進行絕緣電阻測量。將測量結果與原始結果對比之后,確定電纜絕緣性能良好,可以開展交流耐壓試驗。

將變頻串聯諧振的各組成部分及被試電纜聯結好,并確保接地線正確。操作串聯諧振將電壓升至52KV,隨后開始耐壓試驗,耐壓試驗設定為60分鐘。

中試控股高壓母線進行工頻交流耐壓試驗的操作方法

1 低壓母線及母線槽進行絕緣電阻測量。

2 高壓母線進行工頻交流耐壓試驗。母線耐壓試驗時間為1分鐘,應無擊穿、無閃絡、無異常聲響。在與互感器、斷路器一起做組合耐壓試驗時,試驗標準應為絕緣子、互感器、斷路器耐壓試驗標準中的低值。

3 母線定相試驗:對于高壓分段母線,使用高壓核相器進行定相試驗,防止相序接錯。低壓分段母線可在母聯柜上用電壓表進行定相試驗。

中試控股工頻耐壓試驗時的試驗電壓,為什么要從零升起,試畢又應將電壓降到零后再切斷電源?

工頻耐壓試驗時,電壓若不是由零逐漸升壓,而是在試驗變壓器初級繞組上突然加壓,這時將由于勵磁涌流而在被試品上出現過電壓。若在試驗過程中突然將電源切斷,對于小電容量試品,會由于自感電勢而引起過電壓。因此對試品做工頻耐壓試驗時,必須通過調壓器逐漸升壓或降壓。

10KV/35KV小型試驗變壓器對電力設備進行耐壓試驗時,為什么必須拆除與其相關聯的電子線路部件?

對電力設備進行耐壓試驗的主要是考核電力設備的絕緣強度。試驗時,按《規程》規定在被試設備加一定數值的交流或直流試驗電壓,低者幾千伏,高者幾百千伏。10KV/35KV小型試驗變壓器顯然,目前電子線路中的電路板及多數電子元器件的絕緣都不能承受上述這么高的電壓,同時,耐壓試驗中所感應的靜電,還可能導致諸如MOS等電子元件損壞。因此,在電力設備進行耐壓試驗前,必須拆除與其相關聯的電子線路及其電子線路的部件。
