10KV電纜試驗串聯諧振

在電力變壓器的半成品、成品過程中，新安裝的變壓器投入運行之前以及根據國網的預防性試驗規程，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的值。

中試控股變壓器變比測試儀克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，供電采用鋰電供電，方便現場使用，10KV電纜試驗串聯諧振具有中文菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。

性能特點

2.1 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。

2.2 一次充電，可連續測量100臺變壓器變比組別。

2.3 智能充電管理，剩余電量顯示，低電量，背光自動調節，節省電量。

2.4 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。

2.5 三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。

2.6 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

2.7 CT變比極性測試功能。

2.8 單相測試時具有角差測試功能。

2.9 分接檔位最高可測試到197檔。

2.10 測試量程寬，最高可達10000。

2.11 高低壓反接保護功能。

2.12 輸出短路保護功能。

2.13不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

2.14 熱敏打印機打印功能，快速、無聲。

2.15 體積小、重量輕，方便攜帶使用。

4 面板介紹

圖一

4.1 高壓測試端：黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒

側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓

器高壓側的A、B、C三相。

4.2 低壓測試端：黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒

側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓

器低壓側的a、b、c三相。

4.3 顯示屏： 320×240點陣液晶，帶LED背光，顯示操作菜單和測試結果。

4.4 按鍵： 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”

為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取

消”鍵，放棄當前操作。

4.5 優盤接口： 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在

存儲過程中，嚴禁撥出優盤。

4.6 打印機： 打印測試結果。

4.7 接地端子： 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須清除干凈。

4.8 中試控股電源開關： 整機電源開關。

4.9 充電： 儀器充電口，請使用儀器配套充電器。

5 操作使用說明

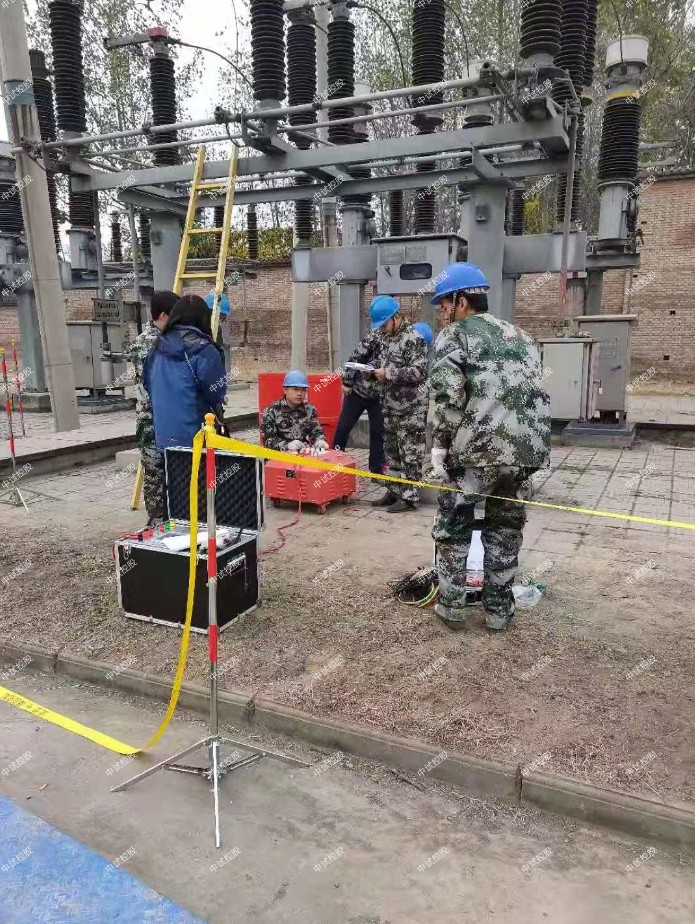

5.1 測試接線

根據被試試品的情況正確連接測試線。

5.1.1 單相變壓器或單相PT測試接線

高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。

5.1.2 單相CT測試接線

高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。

5.1.3 三相變壓器測試接線

高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。

5.2 智能電量管理

儀器在長時間未操作時，自動調暗液晶背光，以節省電量；儀器帶低電量充電提示功能、過放保護功能；儀器電量低時可插充電器充電，并可在充電過程中對儀器進行正常操作使用。

5.3 打印機使用說明

打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。

打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。

打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截，注意把紙放整齊，紙的方向為有液一面(光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

35kV變頻電纜串聯諧振1km
一、簡介




ZSBX-35kV變頻電纜串聯諧振1km




1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。








二、技術參數
試品對象




1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；
2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；
3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。








額定容量：135kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：5A；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；




激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1臺
額定容量：7.5kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約48kg；




變頻電源ZSXB-F-7.5kW/220/380V            1臺
額定輸出容量：7.5kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：18.75A
額定輸出電流：18.75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平：≤50dB




高壓電抗器ZSDK-33.75kVA/27kV            4節
10KV電纜試驗串聯諧振額定容量：33.75kVA;
額定電壓：27kV；
額定電流：1.25A；
電感 量：100H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約40kg；




電容分壓器ZSFRC-60kV/1500pF             1套
額定電壓：60kV；
高壓電容量：1500pF；
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；




三、設備組合




被試品對象




電抗器33.75kVA/27kV四節




激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km




使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km




使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器




使用電抗器兩節串聯3kV≤42kV
