首頁 > 新聞中心 > 高壓技術<

高壓技術
35KV電纜試驗調頻串聯諧振
時間:2021-07-07

35KV電纜試驗調頻串聯諧振

繞組變形試驗

串聯諧振試驗裝置對變壓器進行高頻電壓通電,其中的繞組都可以成為由曲線電阻,電容,以及電感等組成的線性雙口網絡,繞組發生變形的話,會造成參數的變化,以至于網絡傳遞函數的額極值點和零點發生變化,通過使用頻率分析法,可以檢驗變壓器的繞組變形狀況。串聯諧振試驗裝置對試驗結果進行橫向和縱向的分析,比較振幅特性差別,判斷繞組產生變形與否。

中試控股繞組直流電阻檢測

35KV電纜試驗調頻串聯諧振直流電阻的檢測是一項非常有效的試驗項目,能直接反映繞組匝間的短路,通常用變壓器直流電阻測試儀可快速檢測出故障,如:接頭接觸不良,導線電阻差異,分接開關接觸情況,以及繞組斷股等問題。

35kV變頻電纜串聯諧振1km
一、簡介




ZSBX-35kV變頻電纜串聯諧振1km




1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗;
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。








二、技術參數
試品對象




1、35kV/300mm2電纜1km的交流耐壓試驗,電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間;
2、10kV/300mm2電纜3km的交流耐壓試驗,電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間;
3、10kV開關、互感器的交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。








額定容量:135kVA;
輸入電源:單相220或三相380V電壓,頻率為50Hz;
額定電壓:27kV;54kV;
額定電流:5A;2.5A;
工作頻率:30-300Hz;
裝置輸出波形:正弦波
波形率:輸出電壓波形率≤1%;
工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘;
溫    升:額定負載下連續運行60min后溫升≤65K;
品質因素:裝置自身Q≥30(f=45Hz);
保護功能: 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
測量精度:系統有效值1.5級;




激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1臺
額定容量:7.5kVA;
輸入電壓:0-400V,單相;
輸出電壓:1.5/3kV
結    構:干式;
重    量:約48kg;




變頻電源ZSXB-F-7.5kW/220/380V            1臺
額定輸出容量:7.5kW
工作電源:220/380±10%V(單/三相),工頻
輸出電壓:0 –400V,單相,
額定輸入電流:18.75A
額定輸出電流:18.75A
電壓分辨率:0.01kV
電壓測量精度:1.5%
頻率調節范圍:30 – 300Hz
頻率調節分辨率:≤0.1Hz
頻率穩定度:    0.1%
運行 時 間:額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪 聲 水 平:≤50dB




高壓電抗器ZSDK-33.75kVA/27kV            4節
額定容量:33.75kVA;
額定電壓:27kV;
額定電流:1.25A;
電感 量:100H/單節;
品質因素:Q≥30 (f=45Hz);
結    構:干式;
重    量:約40kg;




電容分壓器ZSFRC-60kV/1500pF             1套
額定電壓:60kV;
高壓電容量:1500pF;
介質損耗:tgσ≤0.5%;
分壓 比:1000:1
測量精度:有效值1.5級;
重    量:約6kg;




三、設備組合




被試品對象




電抗器33.75kVA/27kV四節




激勵變壓器輸出端選擇試驗電壓(KV)35kV/300mm2電纜1km




使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km




使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器




使用電抗器兩節串聯3kV≤42kV

35KV電纜試驗調頻串聯諧振該裝置主要針35kV及以下電纜等所有電氣主設備的交流耐壓試驗設計。電抗器采用多只分開設計,既可滿足高電壓、小電流的設備試驗條件要求,又能滿足象6kV電纜這樣的低電壓的交流耐壓試驗要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位耐壓設備。

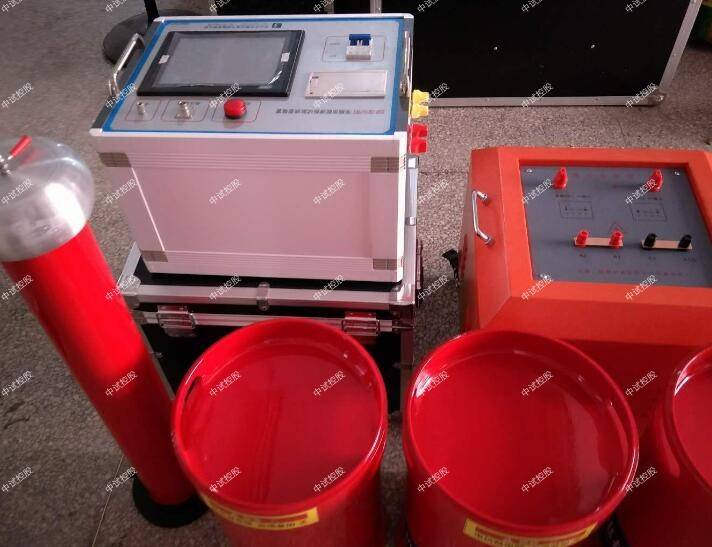

該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。

調頻諧振裝置主要功能及其技術特點:

中試控股裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能,過壓過流保護值可以根據需要整定,試品閃絡時閃絡保護動作并能記下閃絡電壓值,以供試驗分析。

中試控股整個裝置單件重量很輕,大不超過60kg,便于現場使用。

裝置具有多種工作模式,根據現場情況靈活選擇,提高試驗速度。

改善輸出電壓的波形。
