10KV油式高壓變壓器

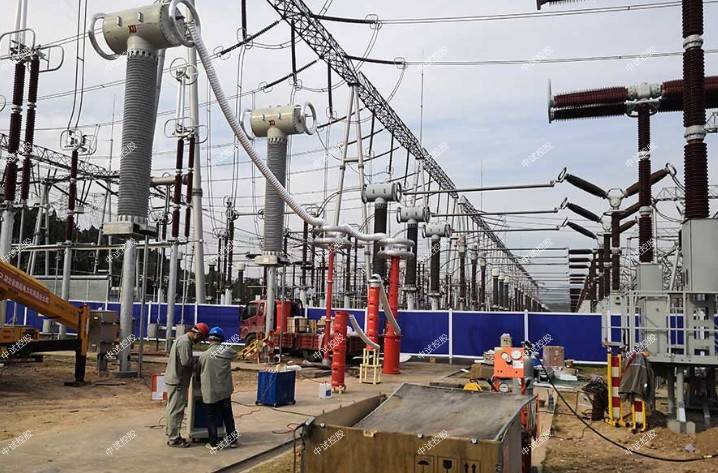

試驗電壓的加壓方法

試驗電壓應到每相導體和外殼之間，每次一相，其他非試相的導體應與接地的外殼相連，試驗電壓一般由進出線套管加進去，試驗過程中應使GIS每個部件都至少一次試驗電壓。

同時，為避免在同一部位多次承受電壓而導致絕緣老化，試驗電壓應盡可能分別由幾個部位。

若GIS整體電容量較大，耐壓試驗可分段進行。

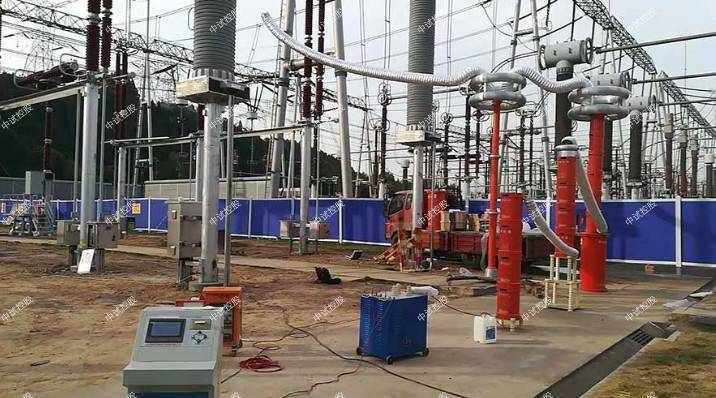

10kV電纜變頻串聯諧振3km

一、簡介

ZSBX-10kV電纜耐壓變頻串聯諧振裝置

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的

交流耐壓試驗。

二、技術參數

試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;

輸入電源：三相380V電壓，頻率為50Hz;

額定電壓： 22kV;

額定電流： 6A;

工作頻率：30-300Hz;

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%;

工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；

溫 升：額定負載下連續運行5min后溫升≤65K;

品質因素：裝置自身Q≥30（f=45Hz）;

保護功能： 對被試品具有過流、過壓及試品閃絡保護（詳見變頻電源部分）;

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-6kVA/1kV/0.4kV 1臺

額定容量：6kVA；

輸入電壓：0-400V，單相；

輸出電壓：1kV

結 構：干式；

重 量：約42kg；

變頻電源ZSXB-F -6kW/220/380V 1臺

額定輸出容量：6kW

工作電源：220/ 380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：15A

額定輸出電流：15A

電壓分辨率： 0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-44kVA/22kV 3節

額定容量：44kVA;

額定電壓：22kV；

額定電流：2A；

電 感 量：55H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約42kg；

電容分壓器ZSFR-30kV/6000pF 1套

額定電壓：30kV；

高壓電容量：6000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

交流耐壓試驗是電氣設備鑒定其絕緣好壞的直接的方法。它對于判斷電氣設備能否投入運行有著決定性的意義，也是保證設備絕緣水平，避免發生絕緣事故的重要方法。

10KV油式高壓變壓器由于其試驗電壓比運行電壓高，其屬于破壞性，因此之前必須測定絕緣電阻和吸收比，直流耐壓或經tgδ測試合格。若有受潮，應先作干燥處理再耐壓。

在進行發電和變電所的用系統比如CT和斷路器的交流耐壓時，采用50KV / 6KVA的一套、而耐電動機時則需要用15KV/10KVA的較大容量的試驗變、在300或600MW機組的主封閉母線的耐壓中，則應采用我室的一套100KV/50KVA的裝置來進行，其試驗電壓的選取若封母中有CT時應按照CT 的耐壓等級、而發電機耐壓時應用并聯諧振裝置則已經非常方便，并聯諧振即電流諧振，回路中電容電流和電感電流相互抵消，使得總回路電流很小，則電源電纜的截面可小一些，其品質因數Q可用試驗電壓和被試電流的乘積除以調壓器的輸出電壓和電流的乘積得到，一般可達10~40左右，Q=XC/R，而回路中的限流電阻R應盡量選小，否則調諧時很難達到諧振頻率；另外串聯諧振即電壓諧振，須采用激勵變壓器，而可調電感的耐壓等級應和被試品一樣，因其串聯回路的電壓相互抵消，則激勵變的容量可降低Q 倍。

中試控股置在使用前和其它的測試裝置一樣，都要對其完好性進行徹底的檢查，特別是在連接線的處理上，一定要慎重。不能有破損，不能有短路，更不能有纏繞。設備機箱無破損，專用地接線安全性系有保證。在使用的時候，首先要做的事情是把地接線接好，請注意，實行的是“一點一地”的原則，所以要對照說明書來安裝，切不可大意。

諧振裝置容量選擇

試驗電流： I=2πfCU×10-3 (A)

頻率的選擇(HZ)

1、發電機―――50HZ，取50HZ

2、變壓器―――45-65HZ，取50HZ

3、GIS、開關、母線―――30-300HZ，取45HZ

4、電力電纜：30-300HZ，取35HZ

電壓的選擇(KV)

10KV油式高壓變壓器按照規程要求，確定高試驗電壓。

電容量的選擇(uf)

中試控股交流耐壓試驗結果的分析

按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。

順時針方向平緩調節調壓電位器粗調和細調,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時更要緩慢升壓,否則可能導致電壓過沖,還需電流表充電電流不超過直流發生器的充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。

根據試驗時接入的表記進行分析。一般情況下，若電流表突然上升，但當被試設備的容抗XC與試驗變壓器的漏抗XL之比等于2時電流表的指示也不會發生變化，因為此時回路電抗沒有變化；返回搜狐，查看更多
