微機繼電保護裝置

熟知微機繼電保護算法的原理，足矣有效的保障我們在使用微機繼電保護測試儀檢測繼保裝置時更加得心應手。傳統的繼電保護是直接或經過電壓形成回路把被測信號引入保護繼電器，繼電器按照電磁感應、比幅、比相等原理作出動作與否的判斷。而微機繼電保護測試儀是把經過數據采集系統量化的數字信號經過數字濾波處理后，通過數學運算、邏輯運算，并進行分析、判斷，以決定是否發出跳閘信號，以實現各種繼電保護功能。這種對數據進行處理、分析、判斷以實現保護功能的方法稱為微機保護算法。

微機繼電保護裝置分析和評價各種不同的算法標準是精度和速度。速度有包括兩方面：一是算法所要求的采樣點數(或稱數據窗長度);二是算法的運算工作量。

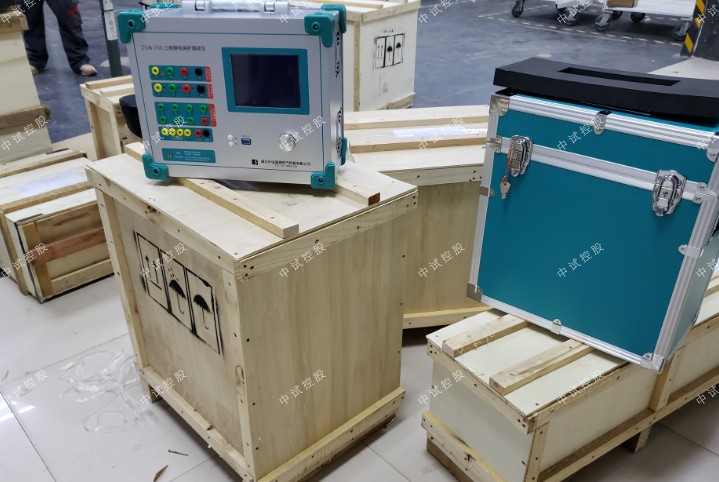

一、ZSJB-1200B 微機繼電保護測試儀(六相、精度0.1、工控機)
簡介
1、中試控股ZSJB-1200B微機繼電保護測試儀(6相工控機型) 本裝置采用高性能工控機作為控制微機，直接運行Window操作系統。
2、試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。
3、微機繼電保護測試儀對測試裝置是保證電力系統安全運行的一種重要測試工具。

二、特征
1.輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
2.高性能的嵌入式工業控制計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
3.輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4.輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量技術和精密元器件材料，并進行了結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5.可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
6.設有獨立110V 及 220V可調直流電源輸出，方便現場檢驗使用。
7.中試控股ZSJB-1200B測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
8.各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。
9.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等。
10.散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。


三、參數
交流電流輸出
 六相電流輸出時每相輸出 0～30A 輸出精度：＜0.1級
 三相電流輸出時每相輸出 0～60A
 六相并聯電流輸出 0～180A
 相電流長時間允許工作值 10A
 相電流最大輸出功率 80VA
 六相并聯電流最大輸出時允許工作時間 10s
 頻率范圍 0～1000Hz
 諧波次數(基波) 0～20次
直流電流輸出
 電流輸出 0～±10A/每相，0～±60A/6并 輸出精度：＜0.5級
 最大輸出負載電壓 18V
交流電壓輸出
 相電壓輸出 0～120V 輸出精度：＜0.1級
 線電壓輸出 0～240V
 相電壓/線電壓輸出功率 80VA/100VA
 頻率范圍 20～1000Hz
 諧波次數(基波) 1～20次
直流電壓輸出
 相電壓輸出幅值 0～±160V 輸出精度：＜0.5級
 線電壓輸出幅值 0～±320V
 相電壓/線電壓輸出功率 70VA/140VA
開關量輸入
 通 道 數 10對
 輸入方式 空接點：1～20mA，24V
 電位接點接入：“0”：0～＋6V；“1”：＋11V～＋250V
開關量輸出
 通 道 數 8對
 輸出方式 DC：220V/0.2A；AC：220V/0.5A
時間測量
 0.1ms～9999s 測量精度：＜0.1ms
尺    寸
 480×360×200mm3
重    量
 20kg
電    源
 AC 220V±10% 50Hz±10% 10A
環境溫度
 －10℃～＋50℃

微機繼電保護裝置所謂算法的計算精度是指用離散的采樣點計算出的結果與信號的實際值程度。如果精度低，則說明計算結果的準確度差，這將直接影響保護的正確判斷。算法所用的數據窗直接影響保護的動作速度。因為電力系統繼電保護應在故障后迅速做出動作與否的判斷，而要做出正確的判斷必須用故障后的數據計算。一個算法采用故障后的多少采樣點才能計算出正確的結果，這就是算法的數據窗。但是，半周傅氏算法不能濾除偶次諧波和恒溫直流分量，在信號中存在非周期分量和偶次諧波的情況下，其精度低于全周傅氏算法。而全周傅氏算法的數據窗要長，保護的動作速度慢。顯然精度和數據窗之間存在矛盾。一般地，算法用的數據窗越長，計算精度越高，而保護動相對較慢，反之，計算精度越低，但保護的動作速度相對較快。

目前，在微機繼電保護測試儀中采用的算法基本上可以分為兩類。一類是直接由采樣值經過某種運算，求出被測信號的實際值再與定值比較。例如，在距離保護裝置中，利用故障后電壓和電流的采樣值直接求出測量阻抗或求出故障后保護安裝處到故障點的R、X，然后與定值進行比較。在電流、電壓保護中，則直接求出電壓、電流的有效值，與保護的整定值比較。另一類算法是依據繼電器的動作方程，將采樣值帶入動作方程，轉換為運算式的判斷。同樣對于距離保護，這種算法不需要求出測量阻抗，微機繼電保護裝置而只是用故障后的采樣值帶入動作方程進行判斷。
