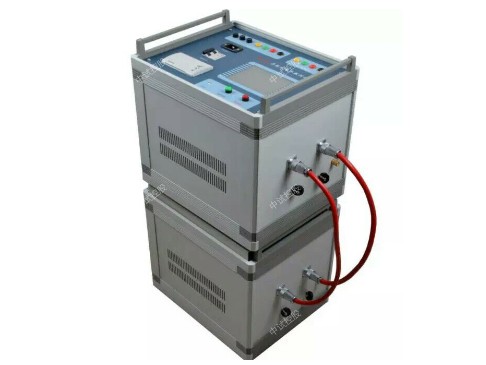

輸電線路參數測試儀(異頻法)

l  電池電量指示：

輸電線路參數測試儀(異頻法)當電池電壓顯示只剩一格時應及時充電了，當電池顯示閃爍時則隨時會自動切斷電源，應該馬上進行充電。

l  充電：為面板AC插座滿足要求的AC電源，即可為儀器充電。充電時，電源指示燈亮，顯示屏的電池標示依次從(0格)到(滿格)顯示，當充滿時，則顯示(滿格)。

ZSXL-S 線路參數測試儀


簡介


中試控股ZSXL-S 線路參數測試儀用于輸電線路工頻參數測量的高精度儀器，對于輸電線路的一系列工頻參數可進行精密的測量。


特征


1、可測量輸電線路的正序和零序各種參量、電壓有效值、電流有效值、有功功率、無功功率等參數。


2、允許外接電壓互感器和電流互感器進行擴展量程測量。


3、電壓回路寬量限：電壓最大可測量到700V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。


4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。


5、可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（打印機為選配件）。


6、為配高壓測量車的保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。


參數


中試控股電壓測量范圍 0~750V 寬量限，一檔可保證精度


電流測量范圍 0~100A，內部自動切換量程


電壓、電流、頻率 ±0.2%


功率 ±0.5%（CosΦ>0.1），±1.0%（0.02)


阻抗、容抗、感抗 0.5%


電阻、電容、電感、電導、電納 0.5%


工作溫度 －10℃~ +40℃


工作電源 交流160V~400V


絕緣 電壓、電流輸入端對機殼的絕緣電阻≥100M?


中試控股工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗


體積 35cm×26cm×13cm


重量 4kg

中試控股由于直流線路的靜電吸附作用，直流線路的水平要比同樣條件下的交流線路的高，所需的絕緣子片數也比交流的多，其絕緣水平主要決定于絕緣子串的放電特性。因此，目前在選擇絕緣子片數時主要有兩種方法：

1.按照絕緣子試驗采用絕緣子耐受法，測量不同鹽密下絕緣子的電壓，從而確定絕緣子的片數。

2.輸電線路參數測試儀(異頻法)按照運行經驗采用爬電比距法，一般地區直流線路的爬電比距為交流線路的兩倍。

兩種方法中，前者直觀，但需要大量的試驗和檢測數據，且試驗檢測的結果分散性大。后者簡便易行，但精確性較差。
