線路參數測試系統

電力工作者在工作中，經常需要對高壓電力電纜的一系列的工頻參數進行測量，需要用到工頻輸電線路參數測試儀，那么該設備應當如何接線呢？

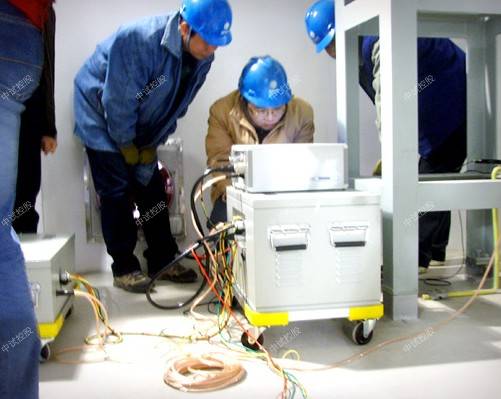

測試開始前的準備

要測量的線的測量端被可靠地引向地球。

儀表板左上角的接地端子可靠地接近地面,

功率輸出信號信號N可靠地連接到地。

儀器測試電源的輸出端子A、B、C與線路測量的引下線相連。

儀器測試端子，UB，UC與測線引線連接。

儀表測試接線完成后，線路接地，確保設備和操作人員的安全。

如果測試引線僅繪制3個端子，請嘗試使用橫截面積較大的電線，并確保與線路測量端的可靠連接，以避免引入較大的接線錯誤。

正序電容測試接線和端對端操作

在正序電容（正序開路）試驗中，測量的線路一直開到終點（相對于測量端），儀器電源輸出到測量線的測量端到電流引線外，電壓測量輸入端連接到電壓導線。

工頻輸電線路參數測試儀的接線工作很簡單，電力工作者根據該設備的說明書，很容易就能掌握，但是還是需要根據試驗的實際情況來，不能盲目進行。

ZS110A 線路工頻參數測試儀

簡介

中試控股ZS-110A線路工頻參數測試儀用于輸電線路工頻參數測量的高精度儀器，對于輸

電線路的一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、它

以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示；

特征

1、可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無

功功率等參數。

2、允許外接電壓互感器和電流互感器進行擴展量程測量。

3、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器

本身有所損壞。

4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液

晶帶亮度調節，可適應冬夏各季。

5、可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（232接口為選配功能）。

6、為配高壓測量車的保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理

。

參數

1、輸入特性

電壓測量范圍：0~750V 寬量限，一檔可保證精度。

電流測量范圍：0~100A，內部自動切換量程。

2、準確度

電壓、電流：±0.5%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

阻抗、容抗、感抗：0.5%

電阻、電容、電感、電導、電納：0.5%

3、工作溫度：－10℃~ +40℃

4、工作電源：交流160V~265V

5、絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

b、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6、體積：32cm×24cm×13cm

7、重量：3Kg

線路參數測試系統輸電線路故障距離測試儀適用于35kV及以上各電壓等級的架空輸電線，當發生永久性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。

線路參數測試系統誤差的修正

輸電線路故障距離測試儀程序中的架空線路波速是固定的，對于不同參數的架空線路，其波數與給定波速會有一定偏差。因此，對于不同參數的架空線路，測出的距離也有一定偏差;但這一偏差可通過下列兩種辦法進行修正。

1.中試控股根據對具體線段參數測試，修改程序中架空線路的波速參數，以保證測量精度。中試控股本方法適用于同一電壓等級線路參數基本一致的；

2.用儀器對已知長度L0的線路測量時，分別測量非故障相長度L1和故障相長度L2，可通過下列公式得到故障距離。 Lx=L0×L2/L1
